連日更新こそなんとか出来るようになったものの、未だになかなか思うようなCPUクーラーの検証は出来ていない訳ですが、無理のない範囲で検証環境の準備を始めてみました。今回は、今設定を詰めているSocket AM3+環境のポイントを少し紹介します。

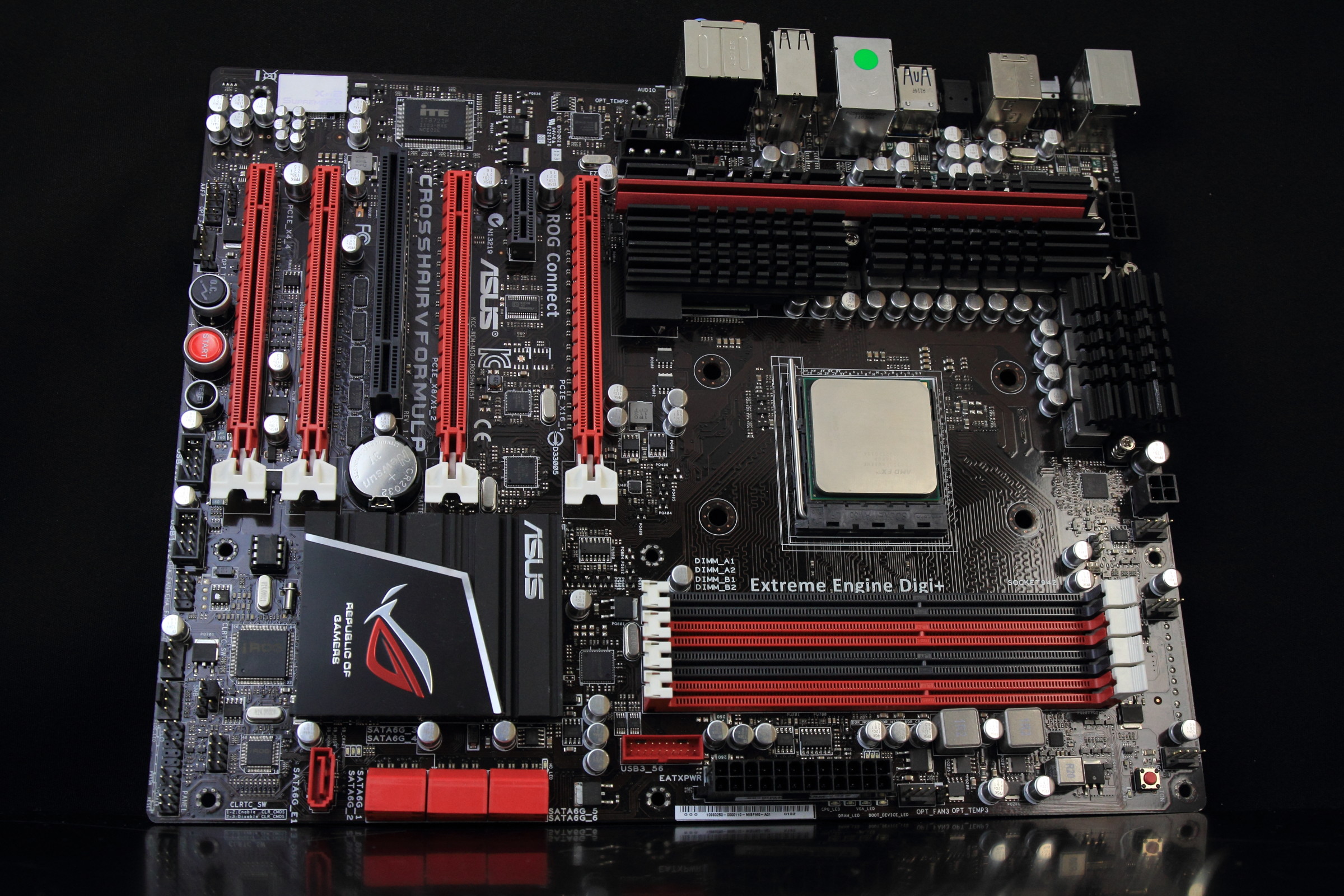

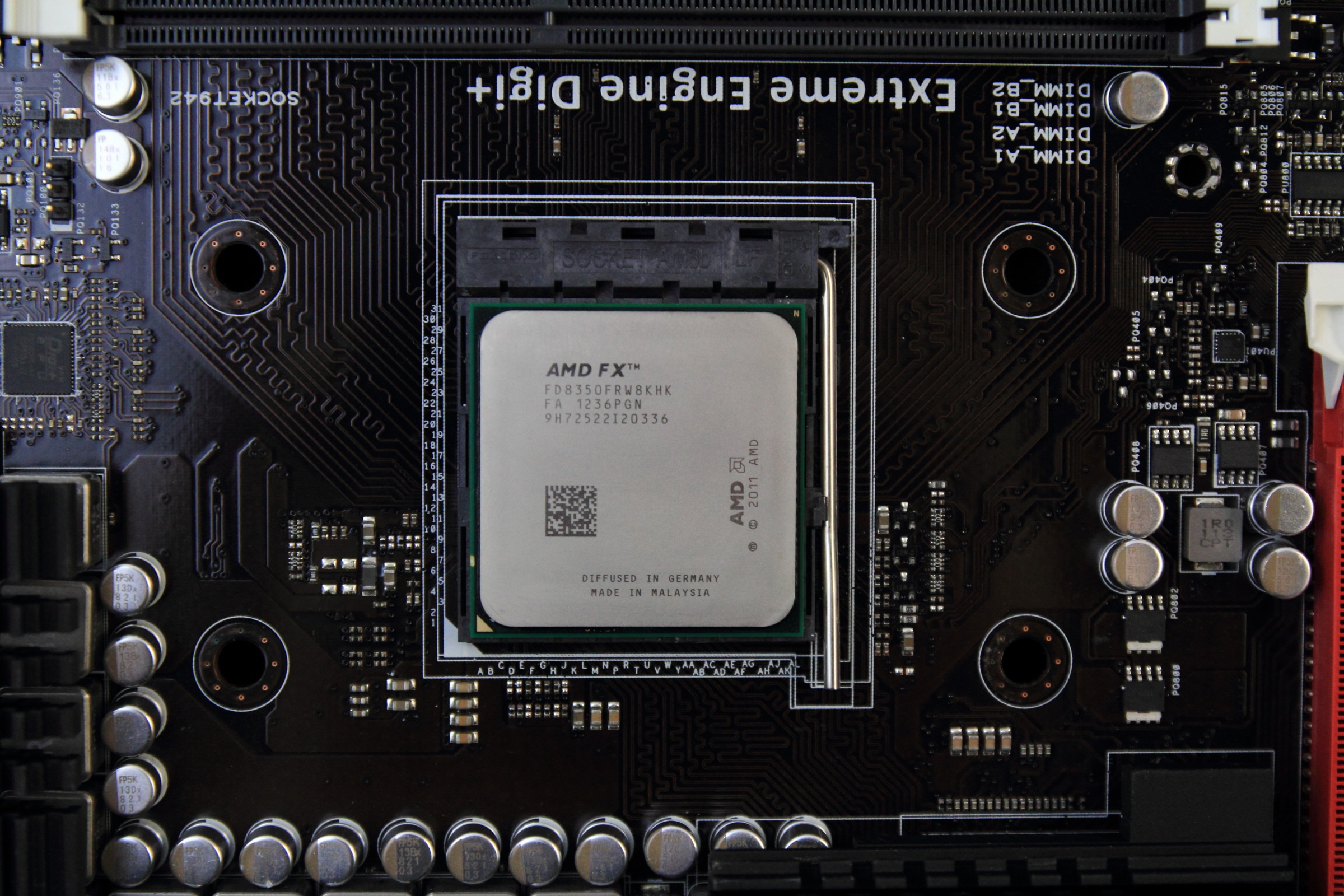

無駄にCPUばかり持っているSocket AM3+ですが、マザーボードはASUSの『Crosshair V Formula』しか持っていないので、このマザーボードと8コアCPU『AMD FX-8350』の組み合わせで、CPUクーラーの検証を行う設定を考えてみます。
CPUクーラーの性能を実機で比較検証する場合、CPUクーラー以外の要素を統一することでその性能を相対的に比較することになります。
その際、PCケースに入れる入れないなどは、レビュアーが何を測りたいのかによるところなので、そこは各自の欲しいデータと検証環境の仕様が合致しているなら問題ありませんが、CPUの発熱量は統一しておく必要があります。そこで、重要なのがCPUの動作設定です。
CPUクーラーのテストでは、フルロード時とアイドル時にそれぞれ発熱量が一定になればそれで良いので、省電力機能は基本的に問題にはならないのですが、PiledriverアーキテクチャのVisheraコアを採用する『FX-8350』は、自動オーバークロック機能の「Turbo CORE」をサポートするなど、負荷状況や温度に応じてCPUクロックや電圧が変化してしまいます。

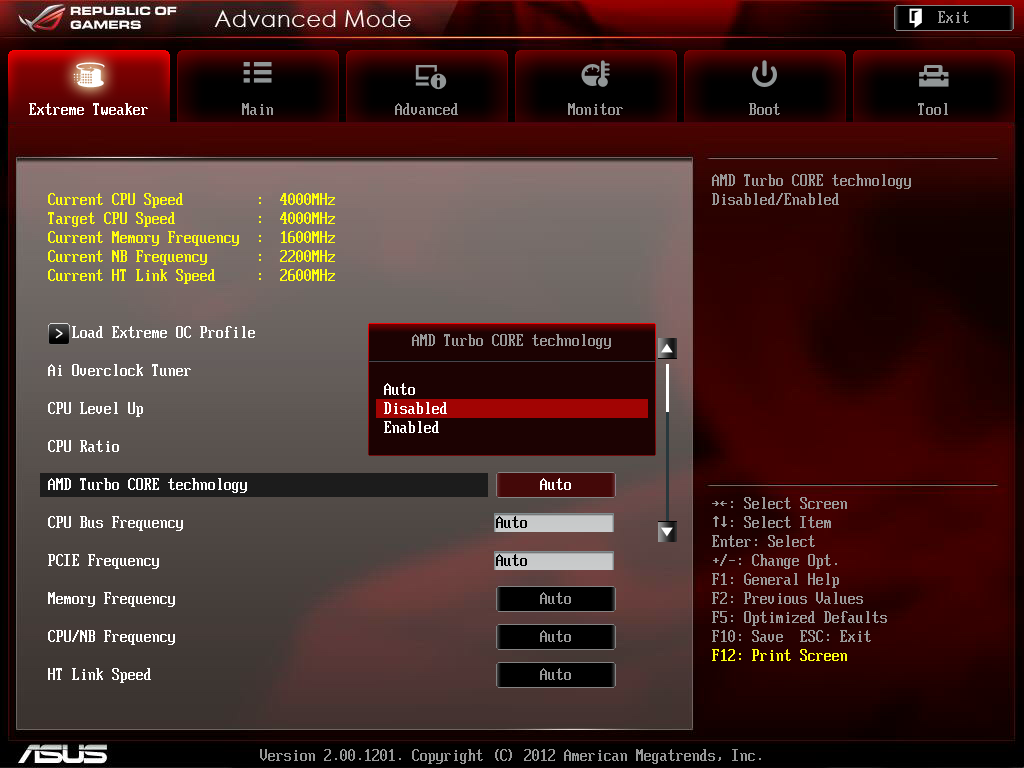

そこで、まずはこの「Turbo CORE」を無効化します。方法は、UEFIの「Advanced Mode」で、「Extreme Tweaker」タブ内にある「AMD Turbo CORE technology」をDisabledに設定します。これによって、「Turbo CORE」による動作クロックや電圧が変動することは無くなります。
IntelのCPUであれば、自動OC機能を無効化にすれば原則として、フルロード時のCPUクロックが定格動作クロックに張り付くようになるのですが、『FX-8350』と『Crosshair V Formula』の組み合わせでは、「Turbo CORE」を無効化してもフルロード時のCPUクロックが、定格クロックを割り込むという現象が発生します。

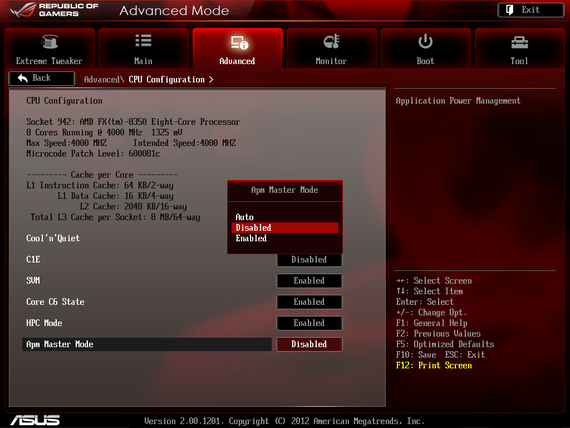

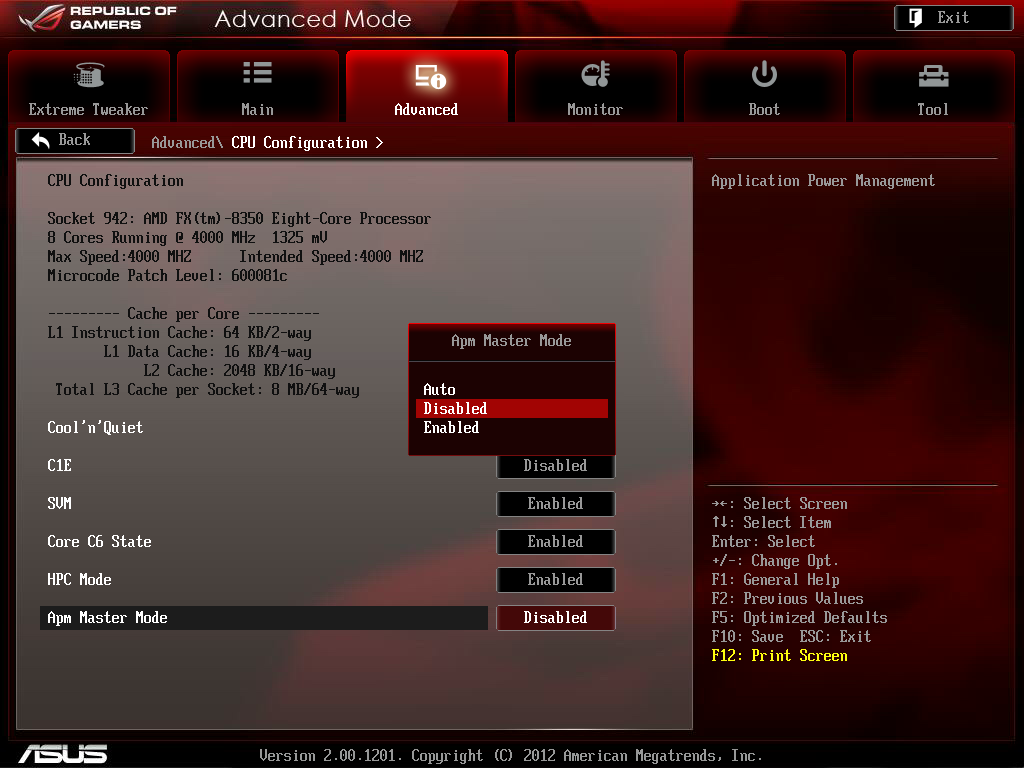

ちょうどTDPリミッターのような機能なのですが、これを無効化するには「Apm Master Mode」をDisabledに設定する必要があります。「Apm Master Mode」は、「Advanced」タブのCPU Configuration内に用意されています。「HPC Mode」という項目もありますが、これをEnabledにするだけでは、フルロード時のクロック低下を防ぐことはできません。
設定を行ったら、OSを起動して「Prime95」などのストレステストを実行した際のCPUクロックを「CPU-Z」や「OpenHardwareMonitor」などで確認してみましょう。ストレステスト実行中にCPUクロックの低下が発生していなければCPU設定としてはOKです。
なお、これは定格クロック設定時のみならず、CPU倍率を上げたオーバークロック動作時でも同じように設定する必要があります。
CPUに負荷を与えるストレステストは色々ありますが、ポピュラーなところでは「OCCT」や「Prime95」でしょう。
私がCPUクーラー検証用のストレステストとして利用する際、特に重要視しているのは「なるべく一定の負荷であること」です。しばしば、CPUクーラー用のストレステストに「温度が最も高くなるストレステスト」が求められることがあるのですが、CPUクーラーの比較検証は相対比較なので、最高温度が高くなること以上に、発熱量が一定であることの方が重要だと考えます。
もちろん、CPU負荷が高くて温度が高くなる方が好ましいのですが、CPUに個体差が存在する以上、検証結果のCPU温度はその環境限定の数値となってしまうため、「○○GHzを△△℃に抑えられた」＝「このCPUクーラーはFX-8350の○○GHz動作に耐えうる」という結論を出すことはできません。
そうした理由から、CPUクーラーの比較テストには「Prime95」のSmall FFTsプリセットがお勧めです。テストループによる温度変化が大変少なく、他のストレステストと比べても高い温度に上がるので、一定の負荷と温度が高くなるという条件を両立できます。ただ、メモリ負荷が軽いので、周辺温度の一要素であるメモリ温度は低めです。
ASUS『Crosshair V Formula』で設定を考える
無駄にCPUばかり持っているSocket AM3+ですが、マザーボードはASUSの『Crosshair V Formula』しか持っていないので、このマザーボードと8コアCPU『AMD FX-8350』の組み合わせで、CPUクーラーの検証を行う設定を考えてみます。
動作クロックの固定
CPUクーラーの性能を実機で比較検証する場合、CPUクーラー以外の要素を統一することでその性能を相対的に比較することになります。
その際、PCケースに入れる入れないなどは、レビュアーが何を測りたいのかによるところなので、そこは各自の欲しいデータと検証環境の仕様が合致しているなら問題ありませんが、CPUの発熱量は統一しておく必要があります。そこで、重要なのがCPUの動作設定です。
CPUクーラーのテストでは、フルロード時とアイドル時にそれぞれ発熱量が一定になればそれで良いので、省電力機能は基本的に問題にはならないのですが、PiledriverアーキテクチャのVisheraコアを採用する『FX-8350』は、自動オーバークロック機能の「Turbo CORE」をサポートするなど、負荷状況や温度に応じてCPUクロックや電圧が変化してしまいます。
そこで、まずはこの「Turbo CORE」を無効化します。方法は、UEFIの「Advanced Mode」で、「Extreme Tweaker」タブ内にある「AMD Turbo CORE technology」をDisabledに設定します。これによって、「Turbo CORE」による動作クロックや電圧が変動することは無くなります。
IntelのCPUであれば、自動OC機能を無効化にすれば原則として、フルロード時のCPUクロックが定格動作クロックに張り付くようになるのですが、『FX-8350』と『Crosshair V Formula』の組み合わせでは、「Turbo CORE」を無効化してもフルロード時のCPUクロックが、定格クロックを割り込むという現象が発生します。
ちょうどTDPリミッターのような機能なのですが、これを無効化するには「Apm Master Mode」をDisabledに設定する必要があります。「Apm Master Mode」は、「Advanced」タブのCPU Configuration内に用意されています。「HPC Mode」という項目もありますが、これをEnabledにするだけでは、フルロード時のクロック低下を防ぐことはできません。
設定を行ったら、OSを起動して「Prime95」などのストレステストを実行した際のCPUクロックを「CPU-Z」や「OpenHardwareMonitor」などで確認してみましょう。ストレステスト実行中にCPUクロックの低下が発生していなければCPU設定としてはOKです。
なお、これは定格クロック設定時のみならず、CPU倍率を上げたオーバークロック動作時でも同じように設定する必要があります。
負荷テストの選定
CPUに負荷を与えるストレステストは色々ありますが、ポピュラーなところでは「OCCT」や「Prime95」でしょう。
私がCPUクーラー検証用のストレステストとして利用する際、特に重要視しているのは「なるべく一定の負荷であること」です。しばしば、CPUクーラー用のストレステストに「温度が最も高くなるストレステスト」が求められることがあるのですが、CPUクーラーの比較検証は相対比較なので、最高温度が高くなること以上に、発熱量が一定であることの方が重要だと考えます。
もちろん、CPU負荷が高くて温度が高くなる方が好ましいのですが、CPUに個体差が存在する以上、検証結果のCPU温度はその環境限定の数値となってしまうため、「○○GHzを△△℃に抑えられた」＝「このCPUクーラーはFX-8350の○○GHz動作に耐えうる」という結論を出すことはできません。
そうした理由から、CPUクーラーの比較テストには「Prime95」のSmall FFTsプリセットがお勧めです。テストループによる温度変化が大変少なく、他のストレステストと比べても高い温度に上がるので、一定の負荷と温度が高くなるという条件を両立できます。ただ、メモリ負荷が軽いので、周辺温度の一要素であるメモリ温度は低めです。
