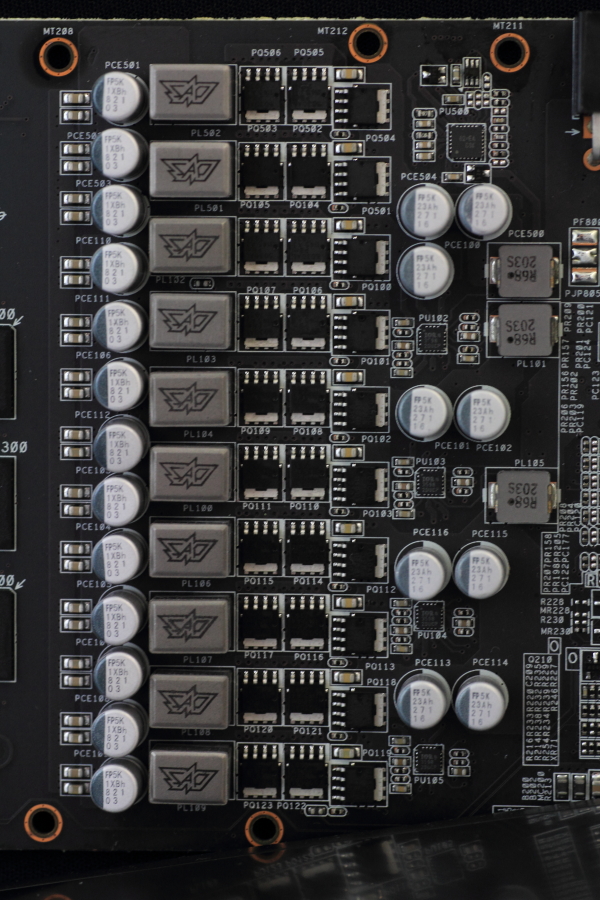

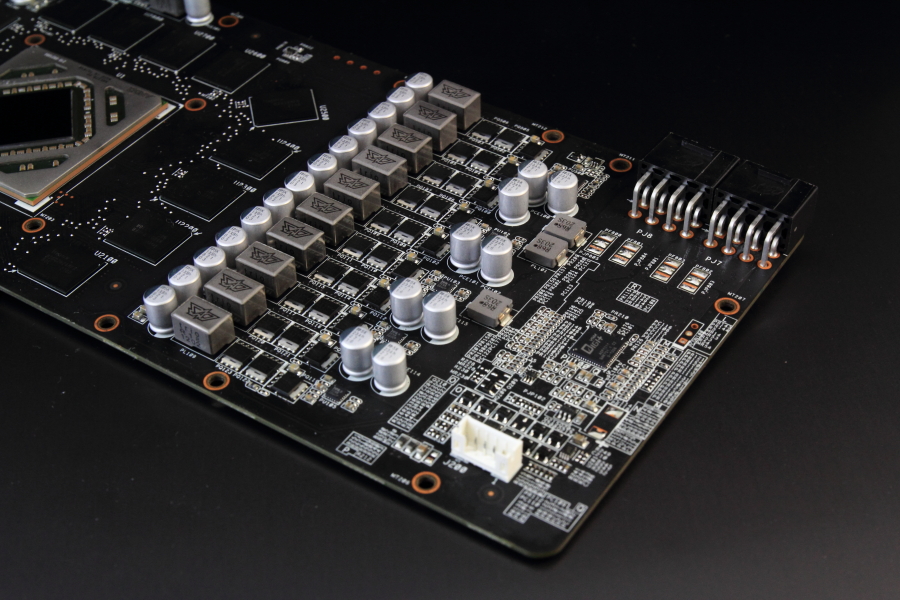

重厚感のある3スロット占有GPUクーラーをキャストオフすると、ASUSオリジナル設計の基板が姿を現します。リファレンスデザインとはかなり異なる基板レイアウトなのですが、特に目を引くのはASUSが「Super Alloy Power」と呼ぶVRM部分ですね。
直訳すると「超合金電源」という甘美な響きの名を持つ電源回路は、リファレンスモデルに比べて2.5倍の寿命を実現したコンデンサ「Super Alloy Capacitor」（超合金キャパシタ！）や、鳴かないチョークコイル「Supper Alloy Choke」（超合金チョークコイル！）などから構成されています。
ハイエンドGPUのリファレンスカードでは、高いフレームレートで3D描画をしている時などに、かなり激しいコイル鳴きが発生してしまうことが良くあるので、コイル鳴きしない「Super Alloy Capacitor」の採用は魅力的です。そこまでヘビーに使った訳ではありませんが、今のところ気になるコイル鳴きは発生していません。GPUクーラーの静音化では対応できない騒音問題であるコイル鳴きが抑えられているというのはありがたいです。
『HD7970-DC2-3GD5』は、ASUSオリジナル仕様の「DirectCU IIシリーズ」準拠のGPUクーラーを搭載しています。

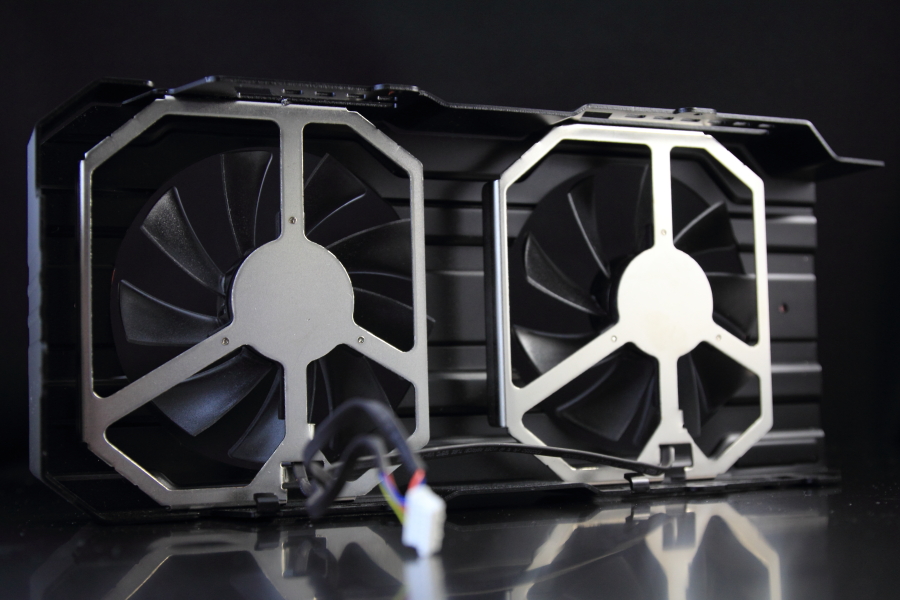

「DirectCU IIシリーズ」のGPUクーラーには、2スロット占有のものや3スロット占有のものなど、ビデオカードのスペックに応じていくつか種類がありますが、共通している特徴として、ヒートパイプがGPUに直接接地するヒートパイプダイレクトタッチ仕様のベースユニットを採用していること、2基の冷却ファンを搭載していることが上げられます。

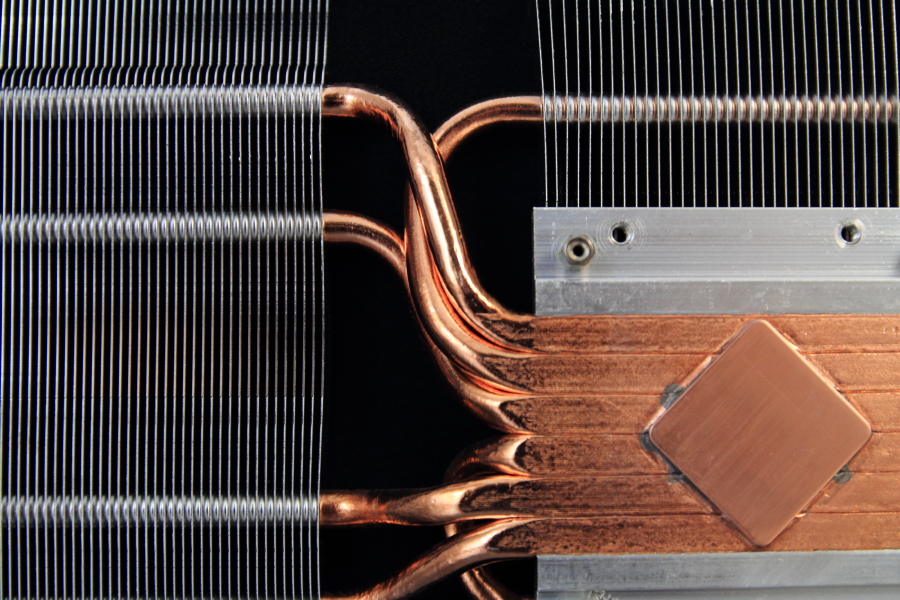

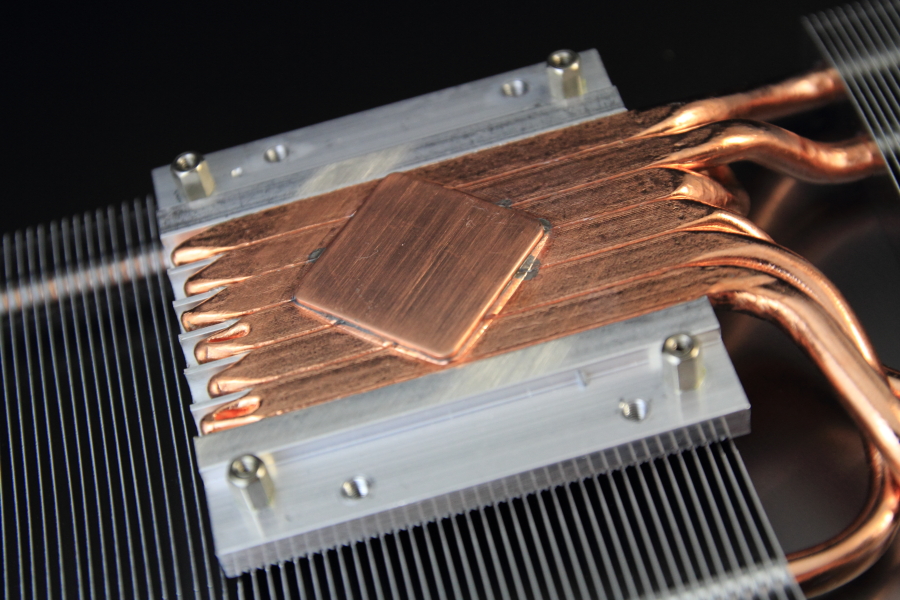

ところが、『HD7970-DC2-3GD5』が搭載しているヒートシンクを確認してみると、ベースユニット自体は確かにヒートパイプダイレクトタッチ仕様となっているのですが、そのヒートパイプに銅板がろう付けで接着されています。つまり、『HD7970-DC2-3GD5』が搭載しているDirectCU IIクーラーは、ヒートパイプとGPUの間に銅板を挟んだ非ダイレクトタッチ仕様となっているということです。
ダイレクトタッチ仕様のベースユニットを持つGPUクーラーを採用しているにも関わらず、そのベースユニットに銅板を接合して非ダイレクトタッチ化した『HD7970-DC2-3GD5』のGPUクーラー。何故こんなことになっているのかというと、AMD Radeon HD 7900 シリーズGPUが備える保護プレート（？）との干渉を回避するためです。
Radeon HD 7900シリーズのGPUは、CPUのようにヒートスプレッダを搭載していないのですが、GPUコアの周りに金属製の保護プレートを搭載しています。この保護プレートの高さがGPUコアの高さよりも高いため、平面な板をそのまま載せようとすると保護プレートに引っ掛かり、GPUコアと接触しません。このため、『HD7970-DC2-3GD5』はDirectCU II準拠のGPUクーラーに銅板を接合してGPUコアに設置させているという訳です。
しかし、『HD7970-DC2-3GD5』の製品特徴に「Thick copper heatpipes are accurately positioned in direct contact with the GPU surface」とか書いちゃってますけど、大丈夫なんですかね。

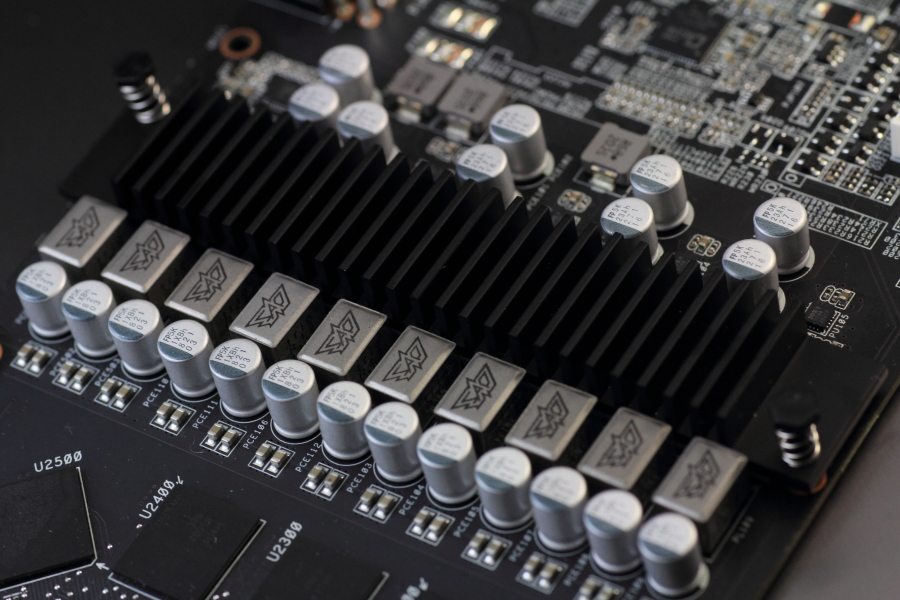

『HD7970-DC2-3GD5』には、面白い付属品として液体窒素（LN2、Liquid Nitorogen）を用いた極冷オーバークロック時、超合金電源！のMOSFETを冷却するためのヒートシンクが付属品として同梱されています。
当然ながら、極冷オーバークロックはメーカー保証の対象外となる行為なわけですが、わざわざその為のヒートシンクを同梱しているというのは面白いです。このヒートシンクを同梱しているということ。それは、とりもなおさず極冷オーバークロックに耐えうる設計であるというアピールですからね。
コイル鳴きをしない電源回路に、ダイレクトタッチでは無いものの静音性に優れたGPUクーラーを備えた『HD7970-DC2-3GD5』は、かなりハイクオリティなビデオカードですね。これが29,800円で買えたことも驚きですが、一時期26,800円で売られていたというのですから驚きです。
28nm世代のGPUはAMD、NVIDIAともいい出来という印象があるので、ビデオカードのアップグレードを検討しているのであれば、円安進行前の在庫が完全に捌けてしまう前の購入を検討してみても良いのではないでしょうか。
・ASUS HD7970-DC2-3GD5 … メーカー製品情報ページ
[Amazon
]
| ◆ 鳴かないチョークコイル「Super Alloy Choke」を搭載 |

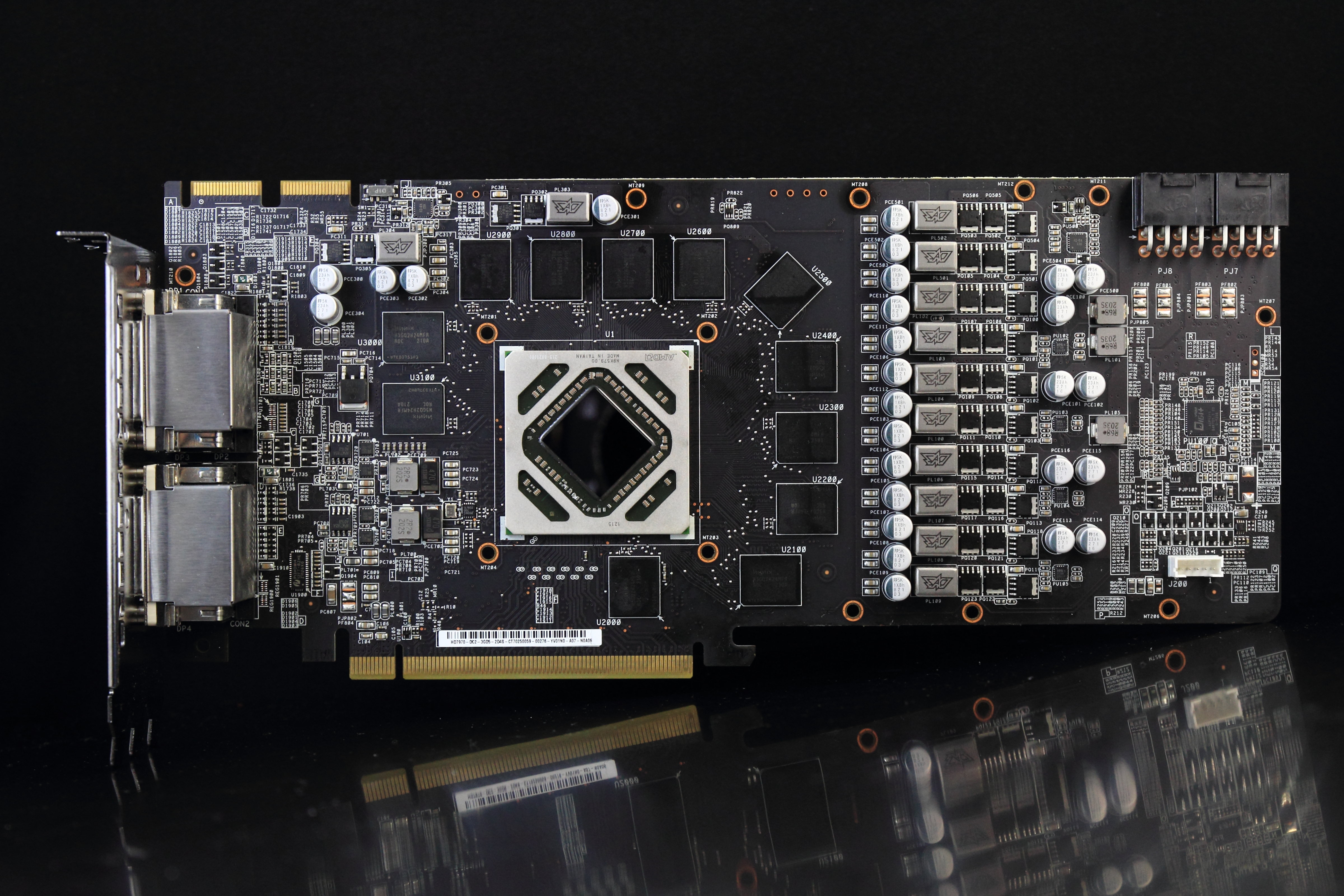

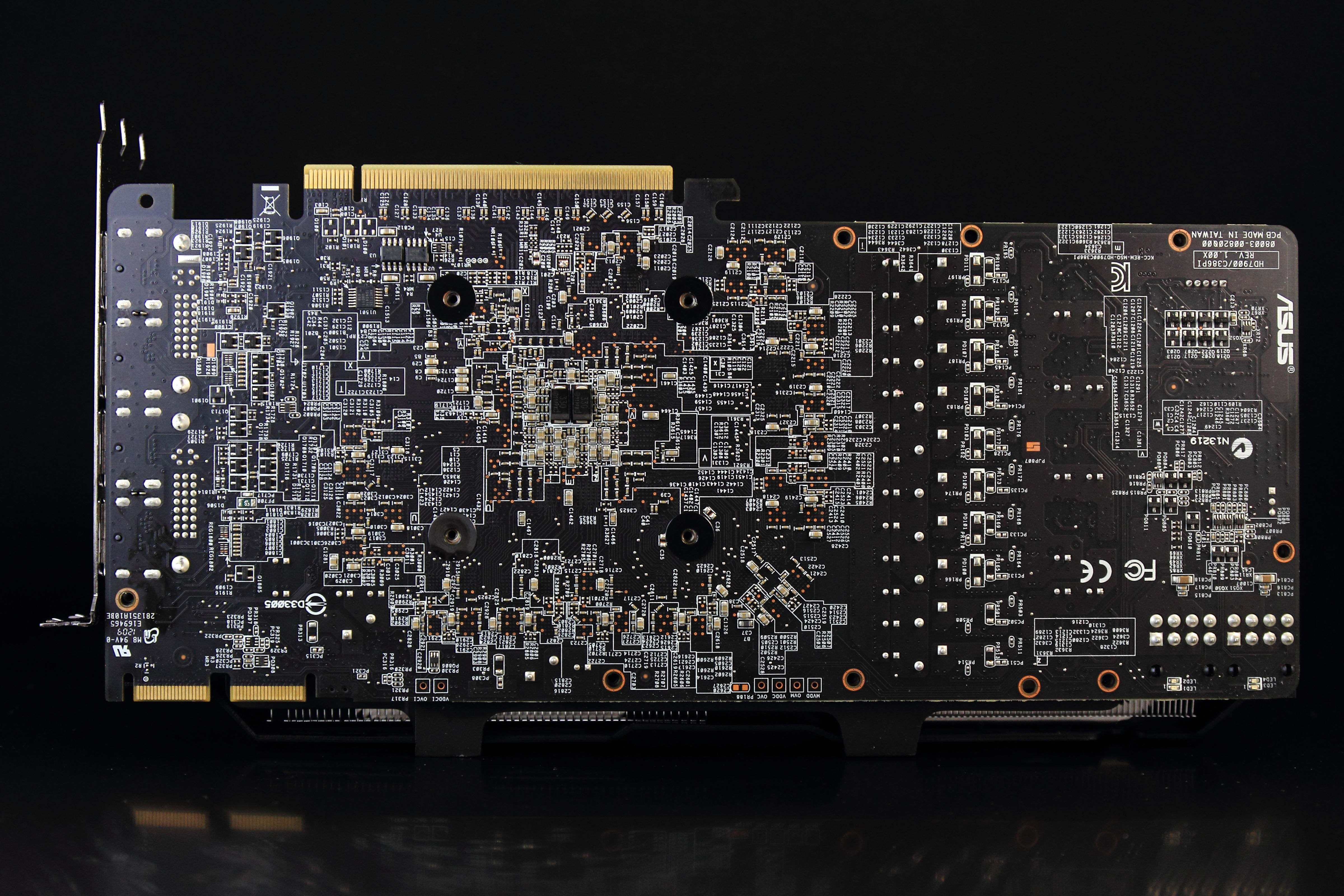

重厚感のある3スロット占有GPUクーラーをキャストオフすると、ASUSオリジナル設計の基板が姿を現します。リファレンスデザインとはかなり異なる基板レイアウトなのですが、特に目を引くのはASUSが「Super Alloy Power」と呼ぶVRM部分ですね。
直訳すると「超合金電源」という甘美な響きの名を持つ電源回路は、リファレンスモデルに比べて2.5倍の寿命を実現したコンデンサ「Super Alloy Capacitor」（超合金キャパシタ！）や、鳴かないチョークコイル「Supper Alloy Choke」（超合金チョークコイル！）などから構成されています。
ハイエンドGPUのリファレンスカードでは、高いフレームレートで3D描画をしている時などに、かなり激しいコイル鳴きが発生してしまうことが良くあるので、コイル鳴きしない「Super Alloy Capacitor」の採用は魅力的です。そこまでヘビーに使った訳ではありませんが、今のところ気になるコイル鳴きは発生していません。GPUクーラーの静音化では対応できない騒音問題であるコイル鳴きが抑えられているというのはありがたいです。
| ◆ 「もしかして…これって…ダイレクトタッチじゃない…！？」 |

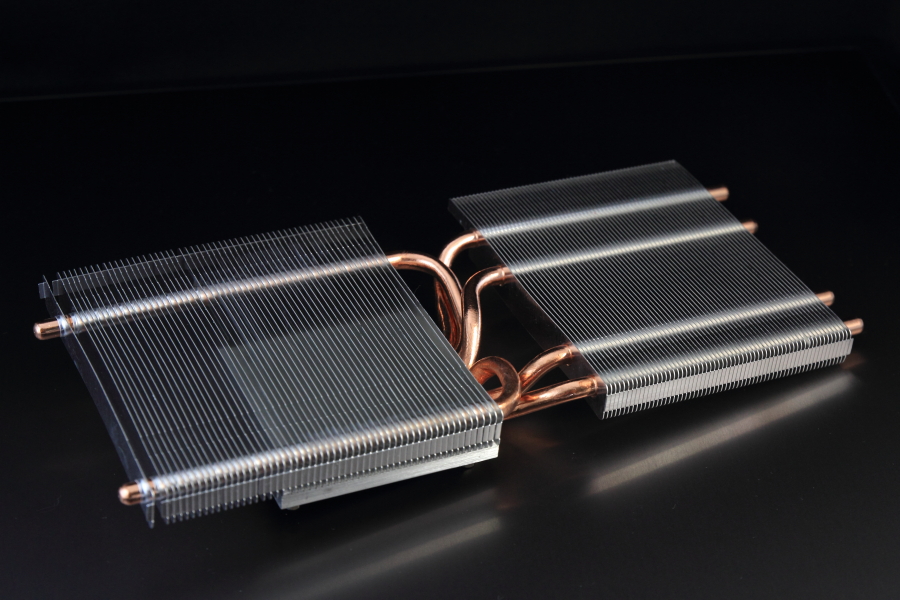

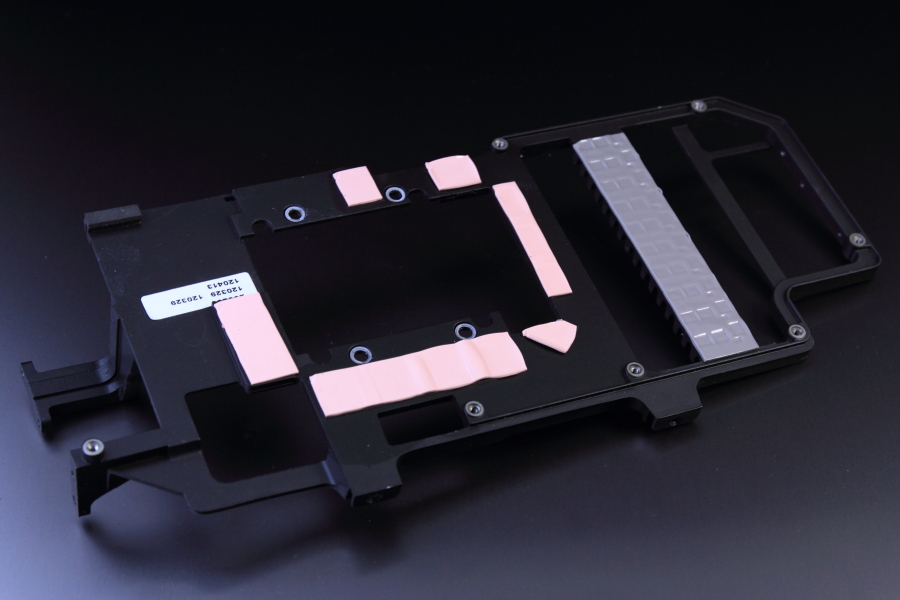

『HD7970-DC2-3GD5』は、ASUSオリジナル仕様の「DirectCU IIシリーズ」準拠のGPUクーラーを搭載しています。

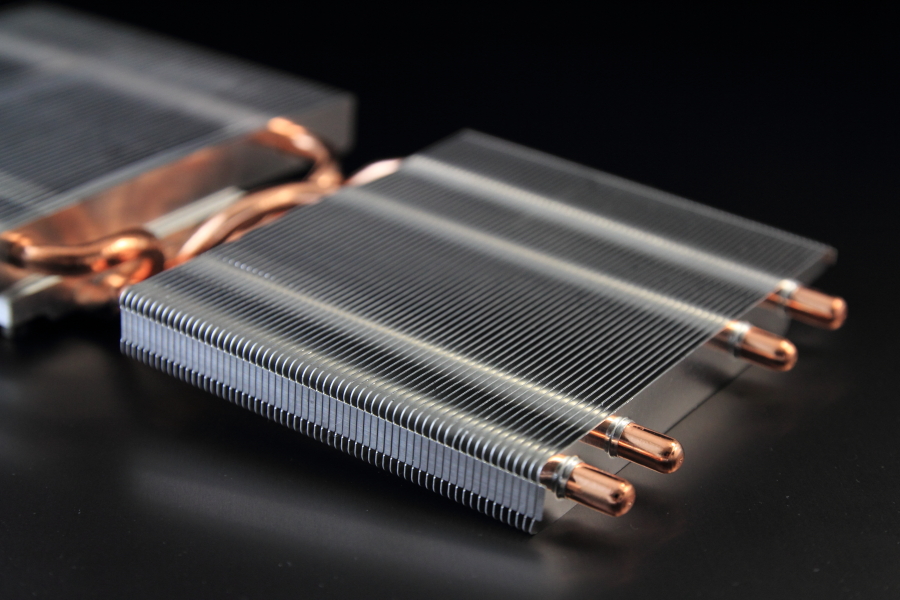

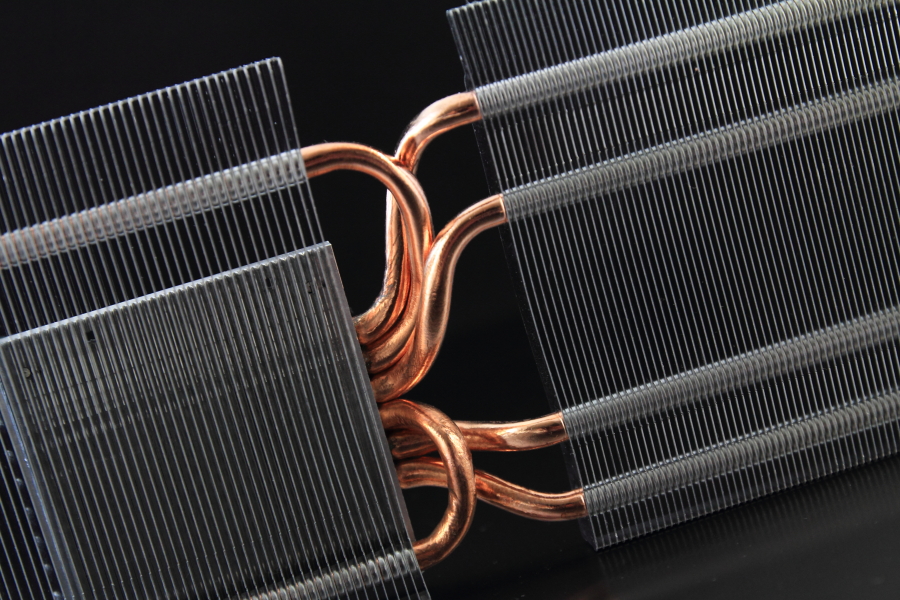

「DirectCU IIシリーズ」のGPUクーラーには、2スロット占有のものや3スロット占有のものなど、ビデオカードのスペックに応じていくつか種類がありますが、共通している特徴として、ヒートパイプがGPUに直接接地するヒートパイプダイレクトタッチ仕様のベースユニットを採用していること、2基の冷却ファンを搭載していることが上げられます。
ところが、『HD7970-DC2-3GD5』が搭載しているヒートシンクを確認してみると、ベースユニット自体は確かにヒートパイプダイレクトタッチ仕様となっているのですが、そのヒートパイプに銅板がろう付けで接着されています。つまり、『HD7970-DC2-3GD5』が搭載しているDirectCU IIクーラーは、ヒートパイプとGPUの間に銅板を挟んだ非ダイレクトタッチ仕様となっているということです。
ダイレクトタッチ仕様のベースユニットを持つGPUクーラーを採用しているにも関わらず、そのベースユニットに銅板を接合して非ダイレクトタッチ化した『HD7970-DC2-3GD5』のGPUクーラー。何故こんなことになっているのかというと、AMD Radeon HD 7900 シリーズGPUが備える保護プレート（？）との干渉を回避するためです。
Radeon HD 7900シリーズのGPUは、CPUのようにヒートスプレッダを搭載していないのですが、GPUコアの周りに金属製の保護プレートを搭載しています。この保護プレートの高さがGPUコアの高さよりも高いため、平面な板をそのまま載せようとすると保護プレートに引っ掛かり、GPUコアと接触しません。このため、『HD7970-DC2-3GD5』はDirectCU II準拠のGPUクーラーに銅板を接合してGPUコアに設置させているという訳です。
しかし、『HD7970-DC2-3GD5』の製品特徴に「Thick copper heatpipes are accurately positioned in direct contact with the GPU surface」とか書いちゃってますけど、大丈夫なんですかね。
| ◆ LN2冷却用のVRM冷却用ヒートシンクが付属 |

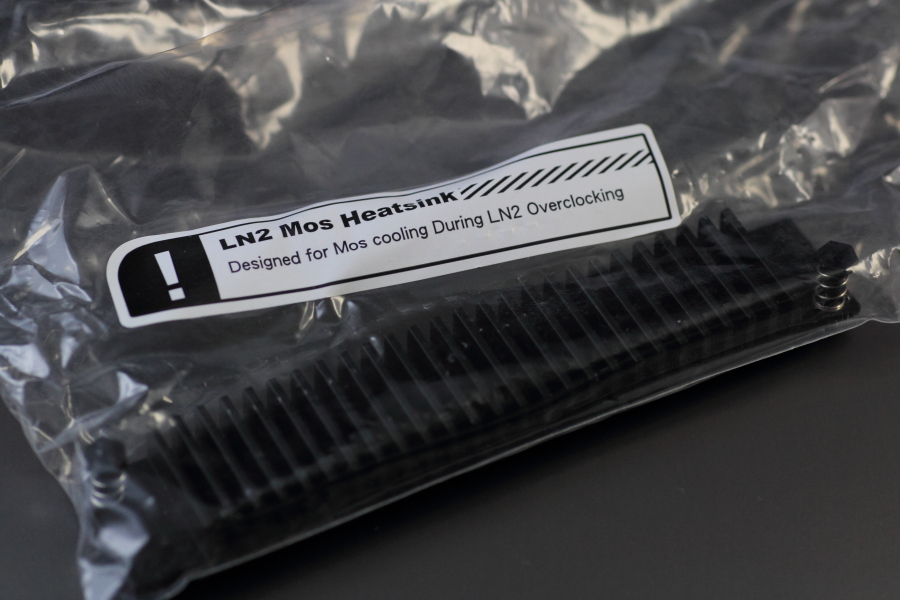

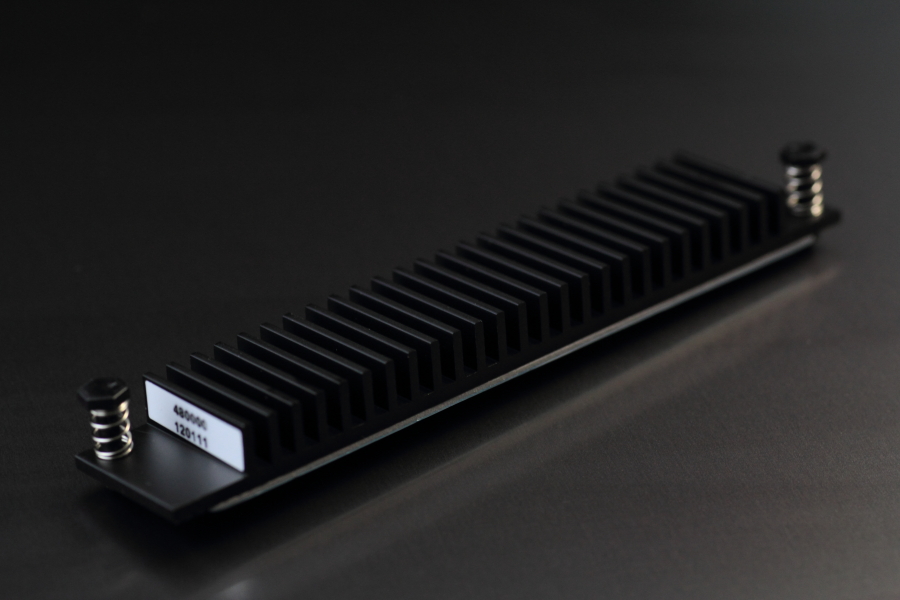

『HD7970-DC2-3GD5』には、面白い付属品として液体窒素（LN2、Liquid Nitorogen）を用いた極冷オーバークロック時、超合金電源！のMOSFETを冷却するためのヒートシンクが付属品として同梱されています。
当然ながら、極冷オーバークロックはメーカー保証の対象外となる行為なわけですが、わざわざその為のヒートシンクを同梱しているというのは面白いです。このヒートシンクを同梱しているということ。それは、とりもなおさず極冷オーバークロックに耐えうる設計であるというアピールですからね。
| ◆ 静音動作が魅力のハイクオリティなビデオカード |
コイル鳴きをしない電源回路に、ダイレクトタッチでは無いものの静音性に優れたGPUクーラーを備えた『HD7970-DC2-3GD5』は、かなりハイクオリティなビデオカードですね。これが29,800円で買えたことも驚きですが、一時期26,800円で売られていたというのですから驚きです。
28nm世代のGPUはAMD、NVIDIAともいい出来という印象があるので、ビデオカードのアップグレードを検討しているのであれば、円安進行前の在庫が完全に捌けてしまう前の購入を検討してみても良いのではないでしょうか。
・ASUS HD7970-DC2-3GD5 … メーカー製品情報ページ
