◆ 検証条件と、検証中に発生した不具合および対処について |
今回の検証は、「CPU Cooler Test Regulation for LGA 775」で定めた独自の条件に基づき、『CWCH50-1』と他のCPUクーラーの冷却性能を比較したものです。
ただし、今回の検証において、オーバークロック時にチップセットまたはメモリの過昇温による不具合が発生したため、周辺パーツに対し追加ファンを用いた補助冷却を行いました。よって、『CWCH50-1』の周辺冷却性能に関してはデータ無しとし、他のCPUクーラーとの比較は行っていません。
発生した不具合の内容は、BIOSで過昇温の監視および抑制機能を無効にしているにも関わらず、負荷テスト開始から数分後にCPU温度が大幅に低下し、以降負荷テスト中はその温度を維持するというものです。この際、CPUクロック・電圧・負荷状況に異常は見られませんでしたが、不具合が発生した際に、チップセットやメモリなどの周辺パーツに対して送風を行ったところ、CPU温度が不具合発生直前の温度まで急上昇したため、不具合の原因を周辺パーツの過昇温が原因と判断し、ケースファンを用いて周辺パーツの補助冷却を行いつつ検証を続行しました。
なお、過去に検証したCPUクーラーでは上記のような温度の急激な変化は起っておらず、今回と同様の不具合が発生していた可能性は無いと考えて頂いて問題ありません。『CWCH50-1』をバラック組で検証した際、チップセットやメモリに対して一切風が当たらない状態になっていたことが、今回の不具合の要因であると思われます。
◆ 比較用CPUクーラー |
今回『CWCH50-1』の比較用に用意したCPUクーラーは、コストパフォーマンスに優れたScytheの新型サイドフロー型CPUクーラー『夜叉』と、ハイエンドCPUクーラーとして冷却性能に定評のあるThermalright『TRue Black 120』、『Megahalems』、Noctua『NH-D14』の計4製品を用意しました。

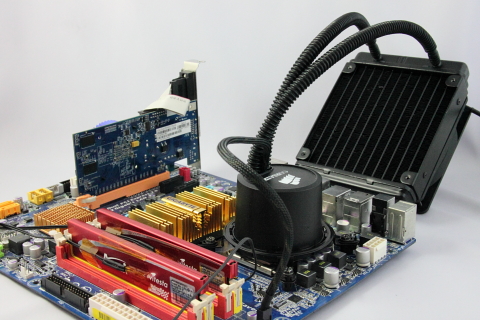

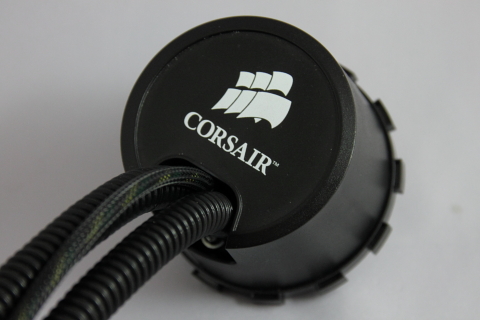

▲ Corsair『CWCH50-1』
◆ 冷却性能検証・その1 〜 定格動作時 〜 |

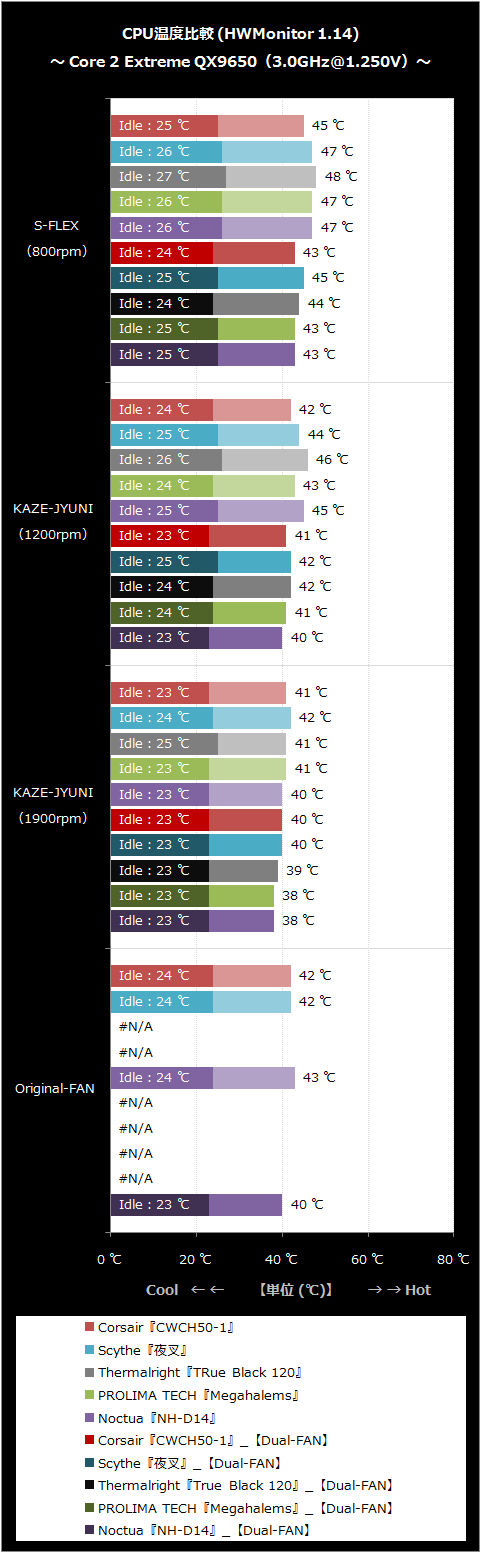

まず、『Core 2 Extreme QX9650』を定格の3.0GHzで動作させて行った冷却性能検証の結果を紹介します。
『CWCH50-1』の結果を見ていくと、低速ファンの「S-FLEX 800rpm」や「SKAZE-JYUNI 1200rpm」を搭載した際に、空冷最高峰の性能を誇る『Megahalems』や『NH-D14』を凌ぐ結果を記録しています。僅差ではありますが、性能差が温度差に表れづらい条件で空冷最高峰の製品に1〜2℃のアドバンテージは素直に評価できる数字だと思います。
ただし、低速ファンとの組み合わせを含めて全体的にデュアルファン化の効果は薄く、シングルファンでは2℃の差をつけて単独トップとなっている「S-FLEX 800rpm」との組み合わせでも、デュアルファン構成時には『Megahalems』や『NH-D14』に追いつかれ、「KAZE-JYUNI 1900rpm」をデュアルファン構成で搭載した際には2℃の差をつけ返されています。ネジを用意すればデュアルファン化が可能な『CWCH50-1』ですが、この結果を見る限りデュアルファン化の恩恵はさほど大きくなさそうです。
オリジナルファンの結果に関しては1700rpmで回転しているものの、CPU温度に関しては「KAZE-JYUNI 1200rpm」と同じ結果になっています。と言っても、「KAZE-JYUNI 1200rpm」と「KAZE-JYUNI 1900rpm」搭載時の温度差は1℃しかありません。『CWCH50-1』自体、ファンのスペック向上による性能向上自体あまり大きくない傾向にあるようですね。
◆ 冷却性能検証・その2 〜 オーバークロック動作時 〜 |

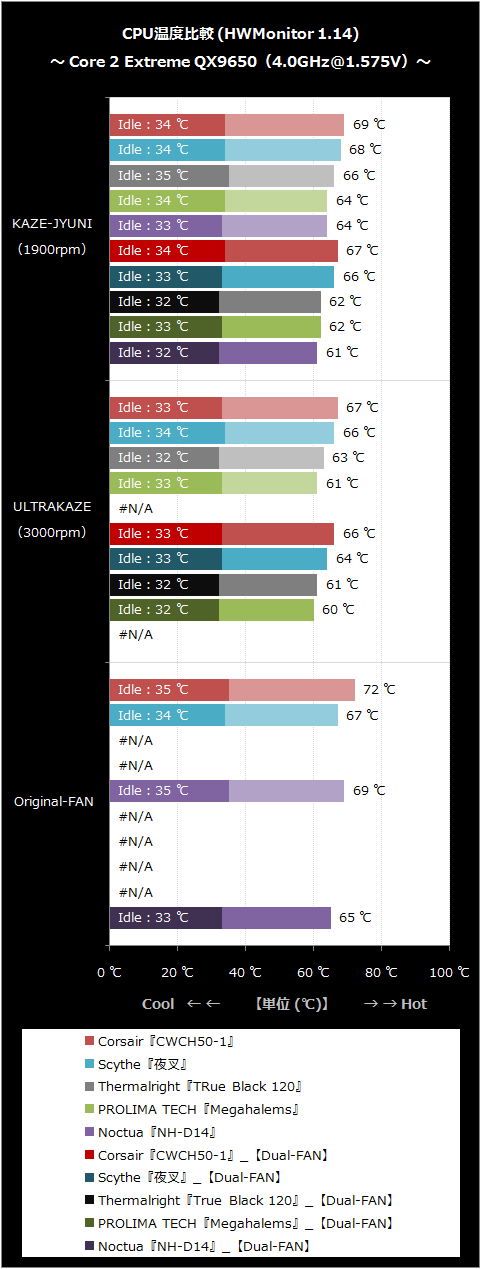

続いて、『Core 2 Extreme QX9650』を4.0GHz@1.575Vにオーバークロックして行った検証の結果を紹介します。
定格動作時は空冷CPUクーラーの最高峰を上回る場面もあった『CWCH50-1』ですが、発熱量が大幅に増加したこの条件ではハイエンドCPUクーラーに並ぶどころか、コストパフォーマンス重視の製品である『夜叉』にすら及ばないという結果になっています。
検証中はラジエーターやウォーターチューブ自体もかなり熱を持っており、ファーストインプレッションで触れたラジエーターの放熱フィン面積の少なさが、ボトルネックになっているような状況でした。ファンの性能向上やデュアルファン化の効果が薄いのも、このラジエーターの放熱面積の少なさに原因があるのかもしれません。
◆ まとめ 〜 定格では空冷を凌駕するも、OC耐性の限界はイマイチ 〜 |
定格で動作する『Core 2 Extreme QX9650』程度の発熱源に対してなら、低速ファンとの組み合わせで空冷最高峰のCPUクーラーを凌駕するパフォーマンスを誇るものの、大幅なOCと昇圧を施した際には放熱能力がボトルネックとなって空冷CPUクーラーの逆転される程度の性能を持った製品…というのが、『CWCH50-1』を今回検証した結果です。
圧倒的な人気と高い評価を誇る製品だけに、オーバークロック時の結果は個人的にちょっとがっかりなのですが、これほど極端に電圧を上げなければある程度のオーバークロックは難なくこなせるでしょう。その辺は、ちょうど今回のテストの中間程度の発熱源での検証となるAMD環境で検証していきたいと思います。
さて、今回の検証結果ではオーバークロック時にイマイチな結果を記録した『CWCH50-1』ですが、ネット上ではそれなりにオーバークロックを施した環境で『Megahalems』などを上回るという結果を良く目にしたりします。これはどういう事なのでしょうか。
『CWCH50-1』は取り付けの際、通常ケース内から排気する方向にファンを取り付けるPCケース背面に、ケース外から吸気する方向でラジエーターを設置するよう推奨されています。この取り付け方をすると、ラジエーターの冷却にはPCケース外の空気を利用することになり、様々な機器が詰め込まれて室温より高い温度になっているケース内温度より効果的にラジエーターを冷却することができます。つまり、ケース内の空気を使って冷却するしか無い空冷CPUクーラーとの決定的な差はここです。逆に、ケース内エアフローが乱れるのを嫌って排気方向で取り付けた場合、温度の低いケース外の空気を使えるというメリットが無くなるため、今回の検証結果に近い条件になってしまいますね。
『CWCH50-1』のポテンシャルを最大限に引き出すためには、PCケース背面から吸気する必要があるということになります。ということは、必然的に他の箇所に排気ファンを設置してケース内のエアフローを確保する必要が出てくることになるので、出来ればケース上面に排気ファンのついているケースと組み合わせた方が良いかと思われます。
さらに、今回はバラック組で周辺パーツへのエアフローが皆無だったということもありますが、空冷CPUクーラーほど周辺パーツへの影響力がないのは間違いないので、オーバークロックした状態で長期運用するのであれば、周辺パーツの発熱対策も行う必要があるでしょう。水冷CPUクーラーとしては取り付けが簡単で価格も1万円以下と、導入しやすい製品ではありますが、しっかりポテンシャルを引き出して運用していくためにはそれなりに手間が掛りそうですね…。
最安値情報(coneco.net) & Shop Link
・Corsair『CWCH50-1』 ⇒ [amazon][TSUKUMO]
・CPUクーラー 人気商品ランキング 1位〜20位
コメント
コメント一覧 (12)
だいたい評判通りの性能で、やや物足りないといったところでしょうか。
物足りない、と書きましたのは以前ZAWARDの仙泉という同タイプの簡易水冷を使っていたことがありまして、その比較からですね。
仙泉はE6600定格から3.6GHz(高めに設定しましたが電圧は忘れました)の範囲では大雑把に見てUltra-120exとどっこいの性能があり、それと比べて特に高性能というわけでもなさそうなのは…いくらか物足りないという感想です。
価格が同程度とはいえこちらの方が後発なわけですから。
検証内容に一つ注文をつけるとするなら、CWCH50-1の周辺冷却への評価の方法がおそらく間違っているという点です。
仙泉の周辺冷却はUltra-120exを完全に上回っていました。手で触ってヒートシンクの温度が全然違うのです。
理由は足元の空気が動きにくいUltra-120exと比べ構造上エアフローの阻害度が低く、リアの排気ファンでCPUソケットの周りのエアフローができていたからではないかと考えています。
ケース内に設置し、リアに排気する運用をすればCWCH50-1の周辺冷却の評価は変わるのではないでしょうか。
私が使っていた仙泉はクーラントの減少により使用1年ほどで性能がガタ落ちし、仙泉2にはその対策と思われるリザーバが追加されていました。
CWCH50-1はどれくらい性能が持つのかも、気になるところです。
CWCH50-1が大きく売りにしているのは、冷却液の交換が不要
(メンテナンスフリー)という要素ですね。純粋な冷却性能では
過去の製品から大幅な向上は無いのかもしれませんが、手間のかかる
メンテナンスが不要であるという点に付加価値が付いていると考えれば
良いのかもしれません。
さて、周辺冷却の評価方法に関してですが、このサイトでCPUクーラーを
検証する際に「周辺冷却性能」として扱っているのは、ケースのエアフロー
を考慮しない、CPUクーラー自体の周辺パーツに対する影響力です。
何故エアフローを考慮しないのかと言いますと、ケース内におけるエアフロー
は使用するケース・ケースファン・その他の機器全般に影響を受け決まる
ものであり、CPUクーラーによって相性も存在します。となると、ケースとの
相性が良いCPUクーラーが良い結果を残すという結果も十分に考えられます。
相性により結果が左右される環境での検証は、CPUクーラーのレビューと言う
には条件が限定的すぎるので、バラック組でエアフロー無視という条件を
とっています。
ハムタカさんの仰る仙泉の例に関しても、あくまでも仙泉の影響力だけで
周辺パーツが冷えた訳では無い筈です。そして、そのエアフローはケースや
ケースファンにより大きく変動するものと思われます。
また、CWCH50-1のポイントはリア吸気にありますから、それを生かさない
形で運用すれば、結果的に空冷CPUクーラーに対するCPU冷却性能での
アドバンテージを失うことになってしまいます。
長く雑な文になったのでまとめると、周辺パーツはPC全体のエアフローで
冷えているのか、CPUクーラーの影響力で冷えているのかがポイントで、
このサイトで言うCPUクーラーの周辺冷却性能は後者ということです。
CWCH50-1の純粋な性能は予想通りな感じで、頷きながら読ませていただきました。
特に、他のサイト等で、CWCH50-1が一般的な空冷よりも優秀な成績を出している原因についても激しく同意でした。
周辺冷却については、この製品だけでなく水冷全般の注意点と同様で、ケース内部のエアフローをより注意しないといけないようですね。(まぁ買う予定はありませんがw)
後は、ハムタカさんも感じられているように、半永久の寿命の空冷CPUクーラーに比べて、どの程度持つのかが興味有りますね・・・
hpで使ってるような12x2とかも出ると良いなぁ。
いっそ800D用にx3も。
そういった大型化が出来るのは水冷の利点。
そこまでするなら普通に水冷か(笑
まぁいろいろめんどうがないのがCWCH50の利点ですけどね。
私はいわゆる「普通の水冷」で常用しているのですが、簡易水冷となるとやはりあまり冷えないですね。
へっぽこ。さんがおっしゃっているように、ラジエータサイズにバリエーションがあると面白くなるのではないかと思いました。
>長く雑な文になったのでまとめると、周辺パーツはPC全体のエアフローで~
はい。その姿勢は承知していましたが「普通」のCPUクーラーと構造が違う事もあり、こういうケースもあったということで書かせてもらいました。
余計なお手間を取らせたようで申し訳ないです。
>ケース・ケースファン・その他の機器全般に影響を受け決まるもの
本当にそうですね。
スロットの位置やケースファンの位置で温度が大きく変わったりします。そこも工夫しがいのあるところなのですが。
それではこれからも面白い検証など楽しみにしています。
水流も用意して・・・
省エネ(古っ)でお湯を沸かせたりしてね・・・
瀬文茶さんの検証はいつもボリューム満点で
読み応えがあるのですごく好きです。
今回の検証では、CPUクーラーの比較の難しさが
ある意味顕著に出たかもしれませんね。
実際に運用する際に環境から影響を受けやすい製品を
他と公平に比較することは面倒といいますか。
この手の簡易水冷はむしろビデオカードに
向いているのではないのかなと個人的には思います。
スロット厚という制限がキツイので。
CWCH50-1が本来のパフォーマンスを発揮する(であろう)背面吸気だと、
大半のPCケースが設計の際に意図しているエアフローを崩してしまうので、
それをどうするかがポイントになりそうですね…。
>半永久の寿命の空冷CPUクーラーに比べて、どの程度持つのかが興味有りますね…
2年間の製品保証があるとはいえ、初期と同程度のパフォーマンスをどれくらい
持続できるのかは不明ですもんね。気になるとは言え、すぐに検証出来るような
ことでは無いのが難しいところですね
>>へっぽこ。 さん
うーん、静音向きかと言われるとちょっと違うような気がします。
どちらかと言うと、高速ファン向きじゃないといった感じでしょうか。
ラジエーターサイズにバリエーションが増えるのは面白そうですけど、
市販PCケースの仕様を考えると結構難しそうですね。ラジエーターの
厚みを増やすとかは簡単に出来そうですが、取り付けられるケースが
著しく限られるサイズに関しては…。
深く考えなくても導入できるのが簡易水冷ユニットの良いところですね。
ただし、周辺冷却やエアフローまで考えると、空冷CPUクーラーより
ひと手間掛ける必要はありそうです。
>>neo さん
ケース外の空気を使って冷却が出来ることと、放熱部(ラジエーター)
の大きさに制約が無いという点が、空冷CPUクーラーに対する水冷CPU
クーラーの大きなメリットだと思うのですが、全てケース内に収める
必要のある簡易水冷ユニットの場合、放熱部の大きさも当然制限される
ことになりますから、クーラー単体の能力で空冷CPUクーラーを圧倒する
のは難しいのでしょうね。
いえいえ、様々なご意見を頂戴できることはありがたい事です。
ケースに収めた際のパフォーマンスや周辺冷却に関しては、まったく同じ
構成で無い以上、同じ結果になる事はないでしょう。マザーによって
もヒートシンクの仕様や位置が変わってきますしね。
ちょっとした工夫によって温度を左右出来るという点は、PC冷却の面白い
ところですよね。同時に、検証を難しくしている要素でもあるのですが(汗
>>Ken さん
水冷の水冷というわけですね。そうすると、まずはケース外にCWCH50-1
を引っ張り出す方法を考えないと…
あ、水温のデータを元に自動でCPU負荷を調整するソフトと、水温をPCに
フィードバックするインターフェースを用意すれば、熱帯魚なんかを飼育
する水槽のヒーター替わりに出来るかも(ぉ
>>77 さん
ありがとうございます。
そう言って頂けると検証記事を書く意味を実感出来ます。
GPUクーラーの簡易水冷化は確かに面白いかも知れませんね、ただ、ポンプ
の設置個所や冷却能力、複数のGPUをサポートなどの課題はありそうです。
私の考えを書いてみますね。
比較検証の条件が公平なのか不公平なのかは、その検証の趣旨によるのでは
ないでしょうか。公平な条件というものは、別に一つだけでは無いと思います。
記事中でCWCH50-1のポイントが、外気を使って放熱を行うことが出来る
と書いていますが、この検証条件ではそれを確認することは出来ません。
ケースに収めてこそ真価を発揮する製品をケース外で検証するのは不公平
であり、前述の文章と検証方法が矛盾するという意見があることは存じて
おりますが、「CPUクーラー単体の冷却性能を探る」という本記事の趣旨
からすれば、今回の検証は不公平なものでは無いと考えております。
「CPUクーラー単体の冷却性能など参考になるものでは無く、実際の環境で
参考になるもので無ければ意味がない」という意見があることも存じていま
すが、では「実際の環境で参考になる公平な条件」とは何?という話になり
ます。ハムタカさんとの話の中でも触れたとおり、PC構成に大きく依存する
要素に大きく依存する以上、無数に存在する「実際の環境」の全てでそのまま
参考になり、各比較製品に有利不利が生じない条件などあり得るのでしょうか?
どんな環境を構築するかは人それぞれですから、私の場合は「依存している環境」
そのものを排除することでCPUクーラーの素の性能を検証することにしました。
素の性能を元に、自分の環境でどんなパフォーマンスになるのかを考えるのは、
閲覧された方にお任せというかたちですね。
長くなりましたが、検証にあたっての趣旨をご理解頂ければ、今回の記事が公平性
を欠いていないことがご理解頂けるものと考えております。元々万人向けの記事では
無い以上、最終的に参考に出来るか否かは閲覧された方次第ということで…。
CWCH50-1の特性の良さは、ケース内温度に依存しないことと、ヒートパイプと違い、横置きでも性能が低下しないことだと思います。
今回の検証はまな板状態ということで
その場合は、実際にケースで使うよりCWCH50-1の性能を実感しにくいと思います。
やはり、液冷と空冷の比較は難しいと感じます。とくにまな板だと・・・
最初、この記事を読んだときに「あれ?」っと思っちゃいました。
まな板検証とわかるまで「?」状態でした(笑)
