2009年10月20日
前回『HD4850-512-GS』と『BATTLE-AXE VD964』の組み合わせで行ったサーマルグリスの性能比較では、『BATTLE-AXE VD964』の冷却能力に余力があり過ぎた為、フルロードでも50℃以下という低い温度での比較となっていました。
そこで、今回は『Core 2 Extreme QX9650』を4.0GHz@1.575にオーバークロックし、CPU温度が60℃を超えるような環境でグリスの性能差を比較してみました。
そこで、今回は『Core 2 Extreme QX9650』を4.0GHz@1.575にオーバークロックし、CPU温度が60℃を超えるような環境でグリスの性能差を比較してみました。
| サーマルグリス検証記事 ・サーマルグリス性能比較 其の壱 ・サーマルグリス性能比較 其の弐 〜 高発熱環境での検証 〜 |
| ◆ 検証したサーマルグリス一覧 |
今回比較検証を行ったグリスは、前回の検証で比較を行った10製品の他に、親和産業のダイヤモンドグリス『ICD7C』と、熱伝導率10Wと
各グリスのスペックについては以下の表をご覧下さい。
| 比較用グリス一覧 | ||||
| メーカー | 製品名 | 熱伝導率 | 内容量 | 価格情報 |
| Ainex | GS-02 | 1.8 W/m・K | 1.0g | 300円前後 |
| Arctic Silver | AS-05 | 9.0 W/m・K | 3.5g | 最安値情報 |
| Arctic Silver | AS-04 | 5.1 W/m・K | 2.5g | 最安値情報 |
| GELID | GC-EXTREME | 非公開 | 3.5g | 最安値情報 |
| GELID | GC-2 | 非公開 | 7.0g | 最安値情報 |
| OCZ | Freeze Extreme | 3.8 W/m・K | 3.5g | 最安値情報 |
| Scythe | Thermal Elixer | 非公開 | 3.5g | 最安値情報 |
| Thermalright | CF2 | 非公開 | 4.0g | 最安値情報 |
| 親和産業 | ICD7C | 4.5 W/m・K | 1.5g | 最安値情報 |
| 親和産業 | KP92 | 10.0 W/m・K | 3.5g | 最安値情報 |
| Prolimatech | 付属品 | 非公開 | 不明 | ─ |
| Scythe | 付属品 | 非公開 | 不明 | ─ |
| Thermaltake | 付属品 | 非公開 | 不明 | ─ |
前回の検証が結果的に、低い温度で動作している場合にグリス毎に生じるパフォーマンスを比較したものだったのに対し、今回の検証はフルロード時の温度が最低でも60℃を切らないように調整しているので、今回こそハイエンドグリスの真価が問われる検証になるかと思います。
| ◆ 検証環境と検証方法 |

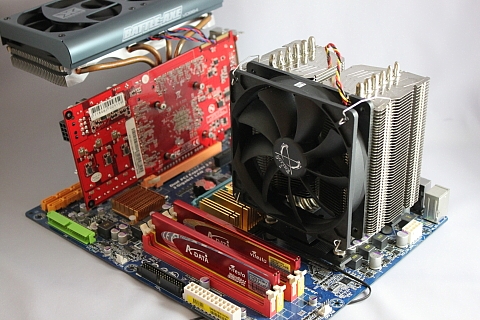

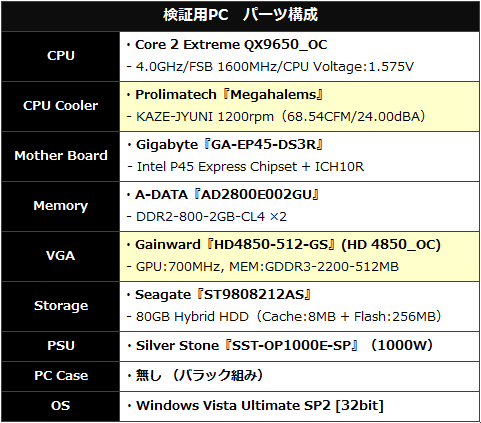

今回の検証では、『CPU Cooler Test Regulation for LGA 775』で利用しているテストPCを利用してグリスの検証を行っており、BIOS設定やパーツ構成は基本的にそちらに準拠しています。
また、検証方法についても「CPU Cooler Test Regulation for LGA 775」と同様で、「StressPrime 2004」を使って全コアをフルロードにした状態で20分が経過した時点の温度をLoad時とし、負荷テストを停止してから10分が経過した時点の温度をIdle時として測定しています。なお、測定には「HWMonitor 1.14」を利用しています。
「CPU Cooler Test Regulation for LGA 775」で定めている内容と異なるのは、検証時の室温を25.0±0.5℃に設定している事と、CPUクーラーに『KAZE-JYUNI 1200rpm』を取り付けた『Megahalems』を利用した事、ビデオカードに『HD4850-512-GS』を利用した事の三点です。
| ◆ 性能比較検証 〜 最大で14℃もの温度差！？ 〜 |

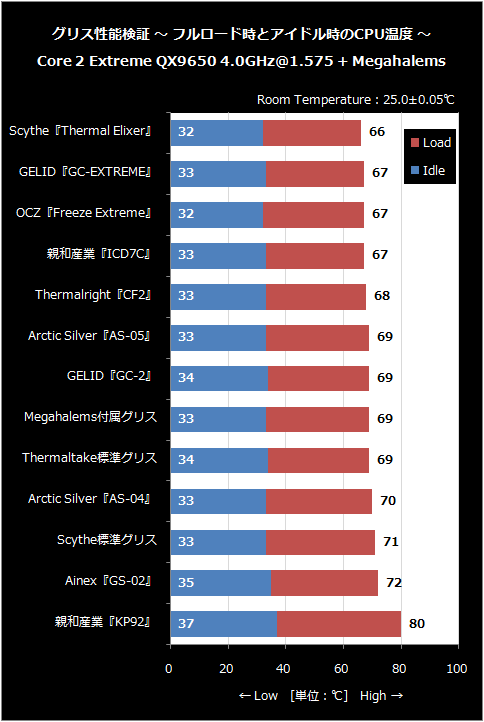

相変わらず前置きが長くなりましたが、下掲のグラフが各グリスの検証結果を纏めたものとなります。なお、グラフ中では各グリスの結果をLoad時の温度を昇順に並べて表示しています。
Load時の温度が最も低かったのは、前回の検証でも上位に位置していたScytheの『Thermal Elixer』の66℃で、1℃差の67℃には『GC-EXTREME』や『Freeze Extreme』など前回の検証で上位だった製品と共に、注目のダイヤモンドグリス『ICD7C』が並んでいます。
『ICD7C』が優れた結果を残している一方、同じく親和産業の取り扱い製品である『KP92』は、スペック的には比較製品の中で最高の10.0W/m・Kという熱伝導率を謳っているものの、Load時の温度は80℃で、トップの『Thermal Elixer』から14℃、ブービーの『GS-02』からすら8℃差をつけられており、比較製品13製品中断トツの最下位となっています。これは流石に…。

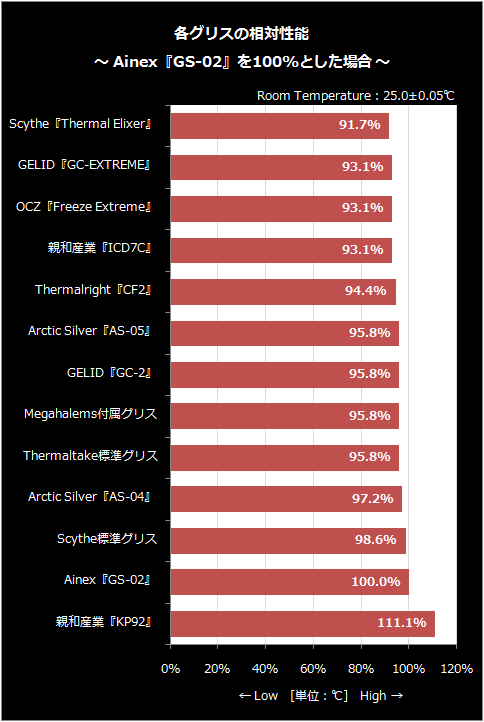

一部断トツの最下位も存在していますが、それを除いても前回の検証に比べて各グリスの温度差は大きくなっています。ただし、この温度差をパーセンテージに直すとトップの『Thermal Elixer』から『GS-02』までの性能差は10％以下となっており、前回の検証で『GC-EXTREME』とScythe標準グリスの結果も10％程度だった事を考えると、温度自体が高くなっているため差が目立つようになっただけとも言えそうです。
| ◆ まとめ 〜 グリスの性能差が活きる温度で使うか否か 〜 |
前回の検証結果と今回の検証結果から、温度が高くなればグリスの性能が温度に与える影響は大きくなるようなので、空冷の限界に挑むようなオーバークロックを行うような場合にはハイエンドグリスを購入する価値はありそうですね。
反対に、常用を見据えるのであれば、ハイエンドグリスの性能がハッキリと確認出来るような温度で使う気になるか否かがグリス選びのポイントになるのではないでしょうか。メーカーの製品情報や今回のようにグリスの性能差をレビューするような場合には、出来るだけ高い温度にすれば良い訳なんですが…。
結局のところ、空冷レベルならCPU温度が低い事は良い事なんですが、安定して動作する範囲であれば数℃の差など大して気にする必要も無い訳なので、常用を見据えた構成で本当にグリスの恩恵があるのかという点については、よく考えた方が良いのではないかと思われます。…まぁ、"必要十分な性能"という事を重要視し過ぎると、グリスもCPUクーラーだけでなく、自作PCそのものが面白くなくなってしまうんですけどね。(^_^;)
個人的には選んでおけば特に問題ないという理由で、『Thermal Elixer』や『GC-EXTREME』あたりがお勧めですが、『KP92』のような製品もあるという事を意識した上で、使用する目的やパーツ構成に見合った製品を選んで頂ければと思います。
