さくらﾌｧﾝ搭載サイドフロー型CPUクーラー『ISGC-300』

　桜の花びらのようなファンブレードを採用した「さくらファン」が標準で搭載されているThermaltakeの「桜扇シリーズ」の一つで、120mm角モデルの「さくらファン」を搭載したサイドフロー型CPUクーラー『ISGC-300』の冷却性能比較＆外観写真集です。

◆ 外観写真集

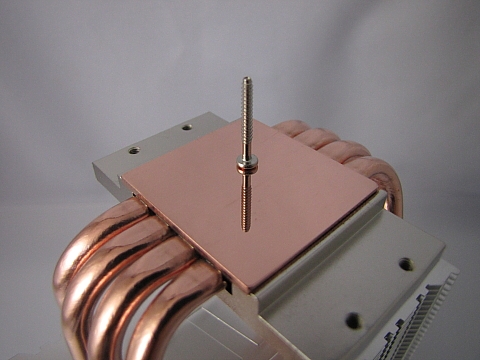

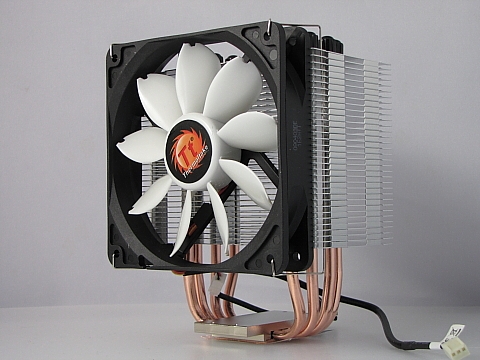

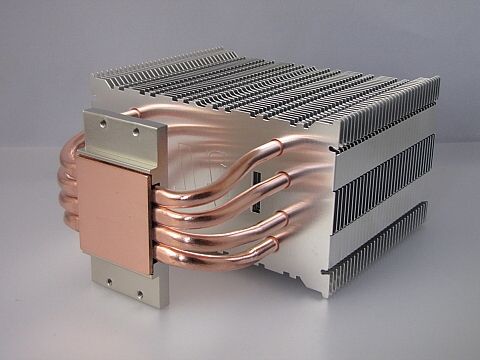

　今回検証を行った『ISGC-300』は、「さくらファン」の120mm角モデルを標準ファンとして搭載したサイドフロー型CPUクーラーで、ヒートシンクの構造は、ベース部で受け取った熱をベース部を貫通して両サイドに伸びる4本のヒートパイプで放熱フィンに伝えるという、サイドフロー型CPUクーラーとしてはごく一般的なもので、銅製のベース部には綺麗な鏡面加工が施されています。

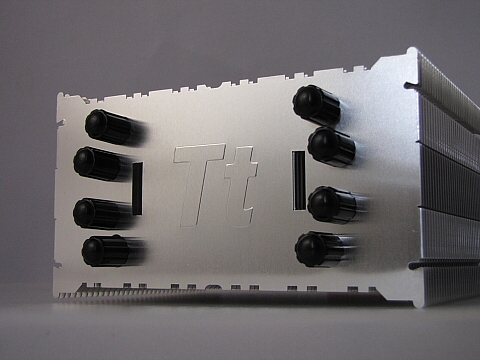

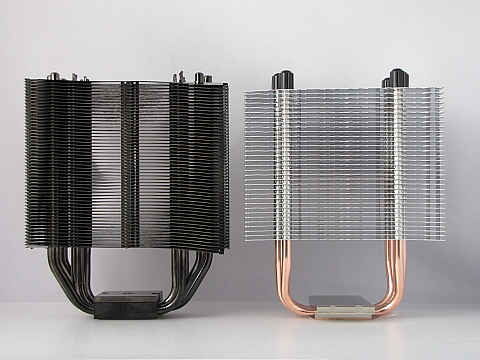

　『ISGC-300』が備えている放熱フィンの枚数は33枚で、54枚の『Dark Knight S1283V』や52枚の『TRue Black 120』と比べるとだいぶ少ないことが分かります。放熱フィンの枚数自体が少ないぶんフィン同士の間隔は広く、風の抜けやすい構造になっています。製品名の"ISGC"（Inspiration of Silent Gaming Cooling）が示す通り、低速ファンとの組み合わせで真価を発揮する静音志向の構造になっているようです。

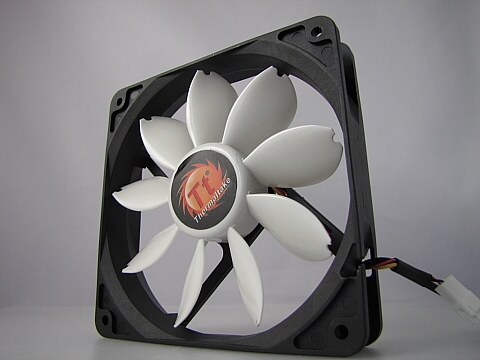

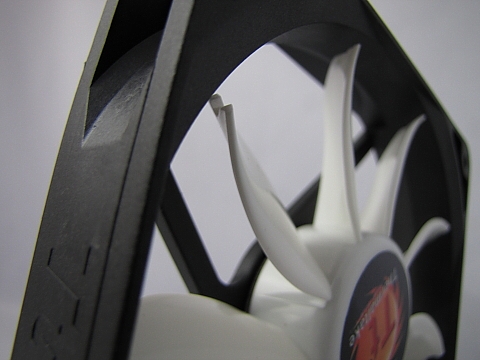

　「桜扇シリーズ」のウリはヒートシンク本体よりも、Thermaltakeが新開発した「さくらファン」の方で、『ISGC-300』に付属する120mm角25mm厚モデルの「さくらファン」は、15％の気流増加と3％のノイズ削減効果のある独自形状のブレードを9枚備えており、手動で回転数を800rpm～1300rpmに調整する事が可能になっています。

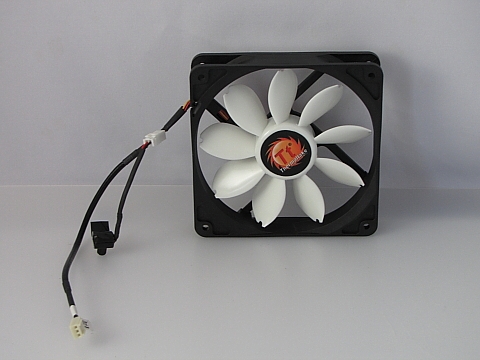

　見た目は非常に良いさくらファンですが、実用性を考えるとケース外に引き出して利用出来ないほど短いファンコントローラのケーブル長や、調整出来る回転数の幅が狭いなどちょっと気になる点もありますね。

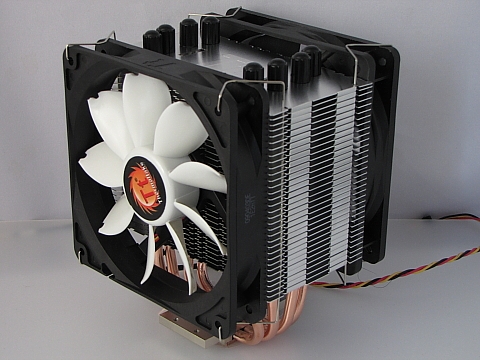

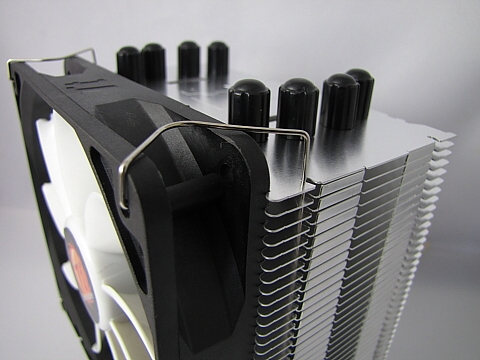

　『ISGC-300』に標準で同梱されているファンと固定用クリップは1セットのみですが、ヒートシンク自体にはファン固定クリップを取り付ける切り欠きが2セット分用意されています。色々試してみたところ、サイズの『SCY-12FC Type.A』を手で曲げて加工すればファンを取り付ける事が出来ました。

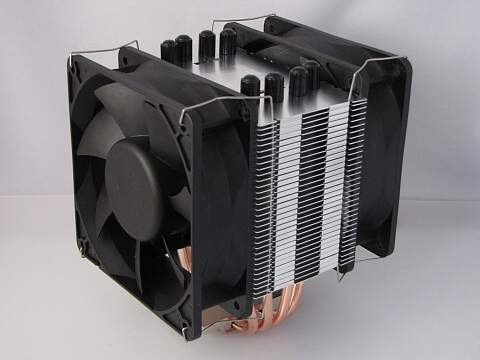

　また、標準のファン固定クリップは25mm厚ファン専用ですが、『SCY-12FC Type.A』を更に曲げれば38mm厚ファンも固定可能です。クリップを曲げれば何でもありのような気はしますが、手で曲げる程度の簡単な加工で対応可能なので、どうしてもファンを2基取り付けたい方は参考にしていただければ幸いです。

◆ CPU冷却性能比較

　それでは、実際『ISGC-300』がどの程度の冷却性能を持っているのか検証していきたいと思います。今回は「サイドフロー型CPUクーラー5製品　冷却性能比較」で検証を行った、XIGMATEK『Dark Knight S1283V』、Scythe『MUGEN∞2（無限弐）』、Thermalright『TRue Black 120』の3製品の検証結果と比較を行いました。

　なお、今回の検証方法・検証条件は「【LGA 775】CPUクーラー冷却性能比較 Regulation 1.xx 」に準拠して行っています。詳細はレギュレーションをご確認ください。

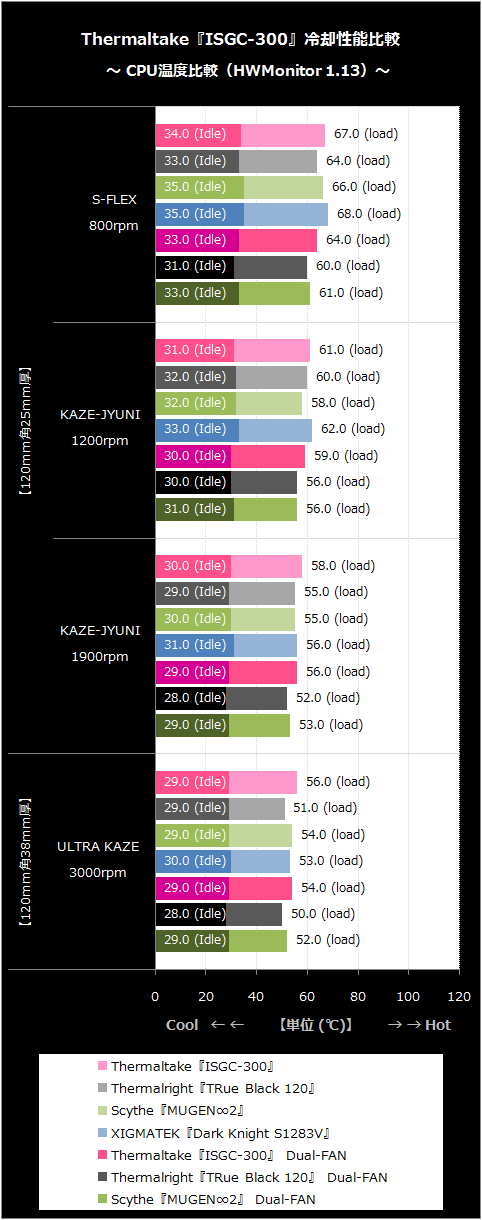

　比較結果をみると、『S-FLEX 800rpm』や『KAZE-JYUNI 1200rpm』を搭載した際の冷却性能は『Dark Knight S1283V』を上回るなどそれなりの冷却性能を見せていますが、『KAZE-JYUNI 1900rpm』や『ULTRA KAZE 3000rpm』のような風量・風圧の大きなファンとの組み合わせでは揮わず、ファンを2基搭載しても『Dark Knight S1283V』と同等以下という結果になっています。今回比較したCPUクーラーに比べ、放熱フィンが少なく風の抜けやすい構造になっている『ISCG-300』の場合、高速ファンの風量・風圧を活かすにはフィンの密度が足りないようですね。

　製品名で静音志向である事を謳っている製品ですので、高速ファンの性能を活かす事が出来ないのは別に良いのですが、価格面も含めて考えると静音ファンとの組み合わせではもうちょっと冷えて欲しいところです。デュアルファン時のパフォーマンスをシングルファンで実現してくれれば特に不満はないのですが…。

◆ 周辺冷却性能比較

　続いては周辺冷却性能の比較検証です。この検証では、CPU周辺にあるノースブリッジやメインメモリのヒートシンクに温度計を取り付けて測定した温度を比較しています。詳細についてはレギュレーションに記載してありますのでそちらをご覧ください。

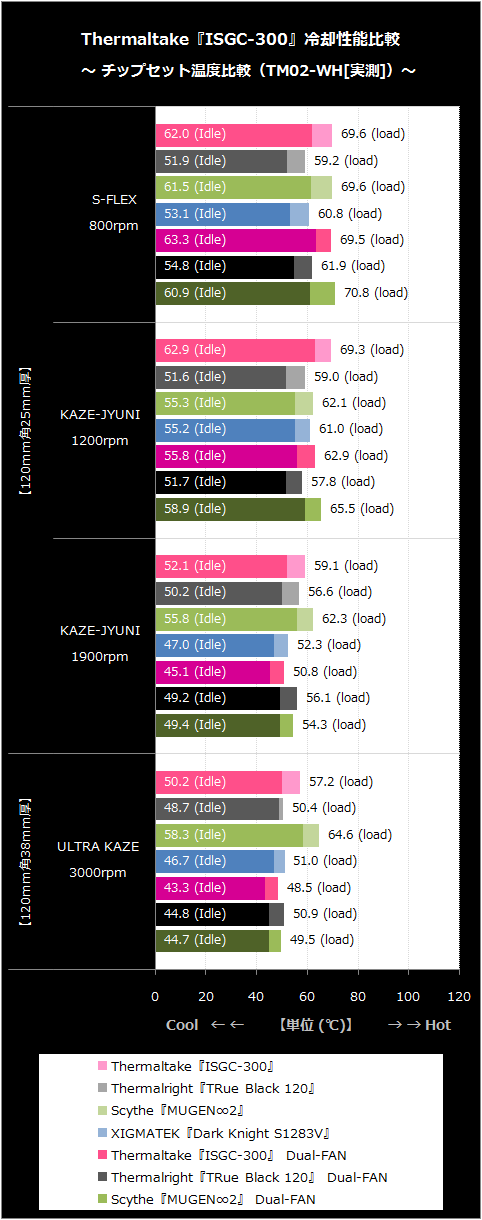

　チップセットに関しては、傾斜のついたフィンを備えている事で風を偏向して周辺機器を冷却できる『TRue Black 120』や、比較的ファンの取り付け位置が低い『Dark Knight S1283V』がシングルファンでもなかなかの冷却性能を発揮しているのに対し、『ISGC-300』はフィンピッチが広く風が抜けやすいフィン構造が仇となり、ファンからの風はチップセットの方向に偏向されることなく通り抜けてしまっているようで、『MUGEN∞2』ともども結構高めの温度になっています。

　ただし、デュアルファン時にはリアパネル側に取り付けたファンの吸気によってチップセットを冷却出来るので、『ISGC-300』に『KAZE-JYUNI 1900rpm』や『ULTRA KAZE 3000rpm』を搭載した際のチップセット温度は低くなっています。もっとも、静音志向のCPUクーラーである『ISGC-300』に高速ファンを取り付けて周辺冷却性能を高めるというのはちょっと違う気がします。周辺冷却性能を求めるなら「桜扇シリーズ」のトップフロー型CPUクーラー『ISGC-400』の購入を検討した方が良いでしょう。

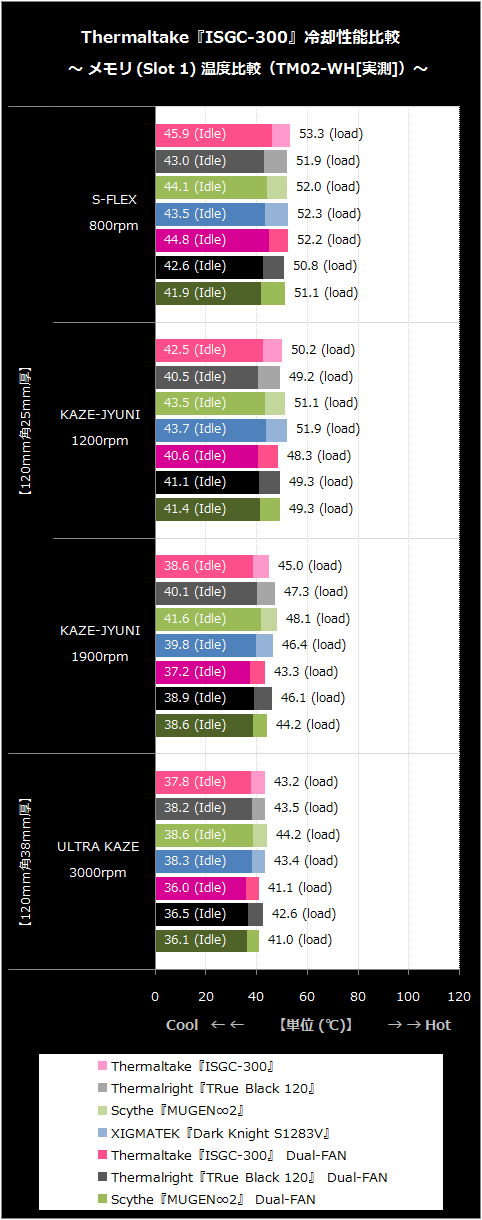

　メモリに関しては、いずれのCPUクーラーも冷却ファンの吸気側にメモリスロットがある為、ほとんど差のない横並びの結果になっています。チップセットやメモリなど周辺機器の冷却性能に関しては、CPUクーラーや冷却ファンの取り付け方向で大きく変化しますので、冷却したい部分に合わせて取り付け方向を変えてみると良いかもしれません。

◆ 冷却性能検証～さくらファン搭載時の性能は？～

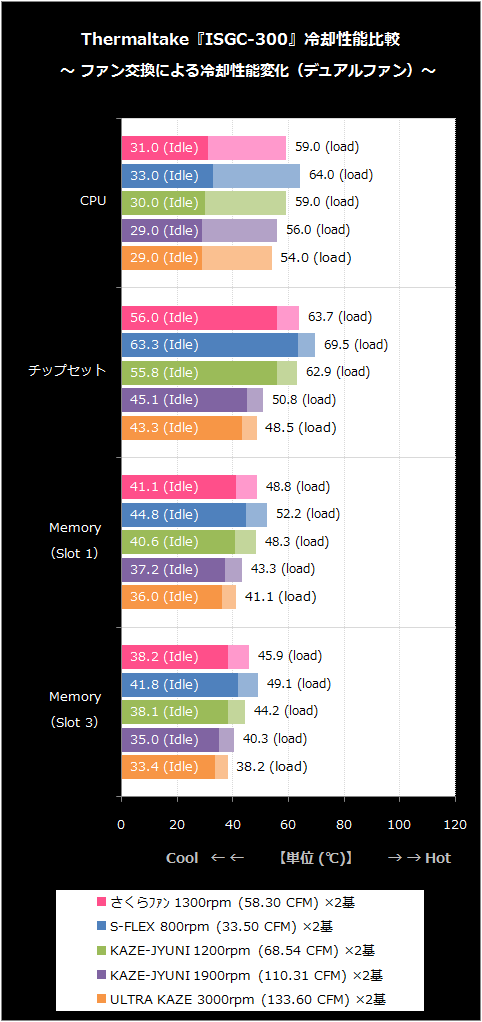

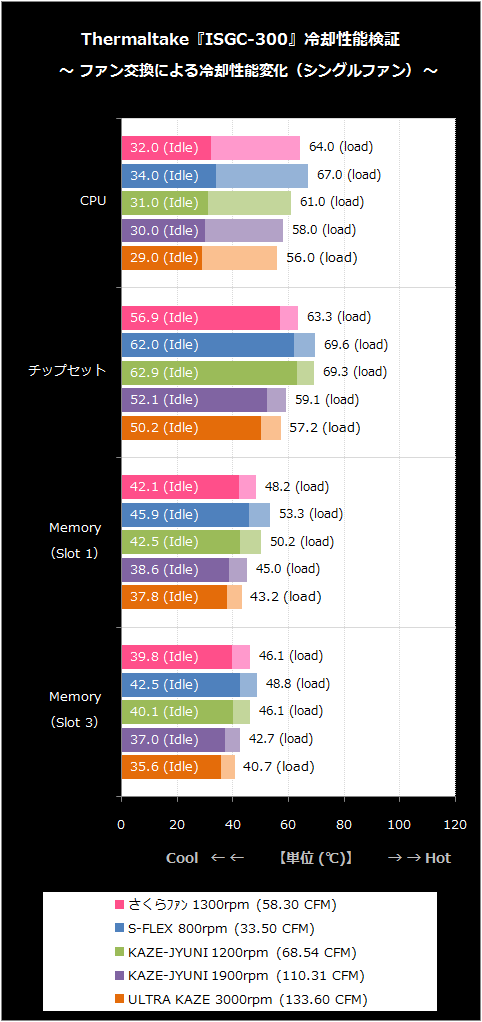

　レギュレーションに準拠するため、あえて標準搭載されている「さくらファン」を交換して冷却性能の比較検証を行いましたが、実際このCPUクーラーを利用する場合標準ファンの「さくらファン」を利用する事になると思われるので、先ほどまでの冷却性能検証結果と「さくらファン」搭載時の冷却性能を比較してみました。

　なお、この検証では、標準ファン搭載時の限界性能を確認する目的で「さくらファン」の回転数は最高速に設定してあります。

　「さくらファン」搭載時の冷却能力は、CPUに関しては『S-FLEX 800rpm』と『KAZE-JYUNI 1200rpm』の中間程度、周辺冷却性能に関しては『KAZE-JYUNI』をやや上回る程度となっています。回転数自体は『KAZE-JYUNI 1200rpm』よりも多い「さくらファン」ですが、風量は『KAZE-JYUNI 1200rpm』の68.54CFMに対し、「さくらファン」は58.3CFMと10CFMほど低くなっており、この事がCPU冷却性能に影響しているようです。

◆ まとめ　～冷却性能より見た目重視？～

　今回『ISGC-300』の検証を行った感じでは、冷却性能に関して他のサイドフロー型CPUクーラーに比べ取り立てて優秀な点がある訳ではないものの、定格や軽めのOCを施したPCに組み込む分には十分なCPU冷却性能は有していると言えます。周辺冷却能力の低さはやや気になりますが、定格+α程度のOCを施した環境程度なら周辺冷却性能が致命的な欠点にはならないかと思います。

　ただ、『ISCG-300』の約5,500円という実売価格は、『Dark Knight S1283V』や『MUGEN∞2』との性能差を考えるとコストパフォーマンス面で優秀とは言い難く、費用対効果や高い冷却性能を求めるユーザーには向いてないように感じます。個人的には、費用対効果よりも「さくらファン」の見た目を優先して『ISGC-300』を選ぶのは全然ありだと思いますが、見た目を度外視するなら他のCPUクーラーを選んだほうが良さそうです。

最安値情報(coneco.net) & Shop Link

・Thermaltake 『ISGC-300』　⇒ [クレバリー]
・Scythe 『SCY-12FC Type.A』　⇒ [ドスパラ][クレバリー]

記事カテゴリ│検証＆レビュー｜冷却ユニット
materialistica at 20:49│コメント(7)│トラックバック(0)

トラックバックURL

コメント一覧

1. Posted by ぬこ 2009年05月10日 21:05

さくらファンはKAMA-JYUNI 1200rpmと比べてノイズはどんなもんなのでしょう？

2. Posted by あゆ 2009年05月10日 22:50

ちょっと前に、Noctuaのファンも新しいの出ましたね。

3. Posted by わんこ 2009年05月15日 14:55

桜ファンの切れ込みと形状は斬新なものがあるでしょうけれども、見た目の印象からすると
羽根が形状が直線的かつ傾斜が急であることから、今現在評判が高い静音ファンより
遥かに低騒音とは思えません。羽根の傾斜が急である（風量を稼ぐ）ことによる騒音を形状
と切れ込みで補っているのでしょうが、相殺論で革新的な静音性を実現するのは難しい
のではないでしょうか？

4. Posted by 瀬文茶 2009年05月21日 04:59

>ぬこさん

さくらファンとKAZE-JYUNI 1200rpmの騒音ですが、さくらファンをフル回転
させると個人的には動作音の差はほとんどないように感じます。強いて言えば
若干さくらファンの方が大きいような気がします。

>あゆさん

Noctuaの新型ファンとは「NF-S12B FLX」と「NF-S12B ULN」の事でしょうか
実はNoctuaのファンは単価が高いので使った事がないのですが、「NF-S12B FLX」
は製品名がカッコいいですね。なんだか名前買いしそうです。（汗

>わんこさん

詳しい考察ありがとうございます。
既存の120mm角ファンも1300rpm程度の回転数の製品はかなり動作音が抑えられて
いますから、今後は騒音の絶対値だけでなく"騒音あたりの風量・風圧"といった具合に、
如何に騒音を抑えつつ風量・風圧といったファンの性能を高めていくかがポイントにな
りそうですね。

5. Posted by わんこ 2009年05月21日 23:23

ファンについての追記
KAMA-FLEX12cm静音(SA1225FDB12M)
回転数：1500rpm、ノイズ：24.7dBA、風量；56.3CFM、定格電流：0.24A
http://www.madshrimps.be/?action=getarticle&number=11&artpage=4137&articID=936
Gentle Typhoon D1225C12B5AP-15
回転数：1850rpm、ノイズ：28dB、風量；58.3CFM、定格電流：0.083A
http://www.madshrimps.be/?action=getarticle&number=4&artpage=4130&articID=936
羽根の形状の違い、ベアリングの違いでかなりの音色の差が出ますよね。
KAMA-FLEX（2年保障のない分安価？）やS-FLEXは、ADDA製と言われている様に、
羽根の形状がADDAとそっくりです。つまり、ADDAファンの軸違いと言えるかもしれません。
ADDA AD1212HB-A71GL (ADDA HB)
http://www.madshrimps.be/?action=getarticle&number=2&artpage=4128&articID=936
この動画を見てもらえばわかると思いますが、ボールベアリングの軸音を除くと、ADDAの風切り音とそっくりです。
実質、S-FLEXはソニー製軸受けを使ったADDAファンと言えるでしょう。
ちなみに、このADDAファンはCorsairなど数多くの電源ファンに使用されています。
Gentle Typhoon 位の奇抜なファンの形状でなければ、他を上回る静音性を実現するのは
不可能かと思います。Gentle Typhoonはよく風量が少ないと言われていますが、この検証では
KAMA-FLEXやS-FLEXよりも風量が出てます。高音が強いとも言われていますが、他の軸音と比べれば、
それほど大げさなものでもないのでは？と感じます。ただ、Gentle Typhoonは時間とともにこの蚊の鳴くような
音が大きくなるという報告もあるので、耐久性は多少落ちるかもしれません。

元ネタのファンを検証したサイト
http://www.madshrimps.be/?action=getarticle&articID=936
動画の左側の計測器が風量、右が電圧です。
