2009年04月26日
Temprature(温度)をShooter（狙撃）するという名前を与えられたCPUクーラー『T-SHOOTER』の外観レビュー＆冷却性能検証です。果たしてCPUクーラー業界にイノベーションをもたらす程の性能を秘めた製品なのでしょうか？
| ◆ 外観写真 |

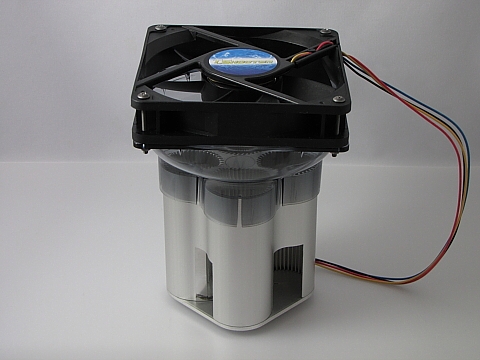

最近の空冷CPUクーラーは、形状こそ異なるものの「ベース面で受け取った熱をヒートパイプで放熱フィンに伝える」という方式のものが大多数を占めています。そんな中登場したのが「熱力学」と「流体力学」を融合させ、冷却性能を高めたと謳う不二ライトメタル製CPUクーラー『T-SHOOTER』です。

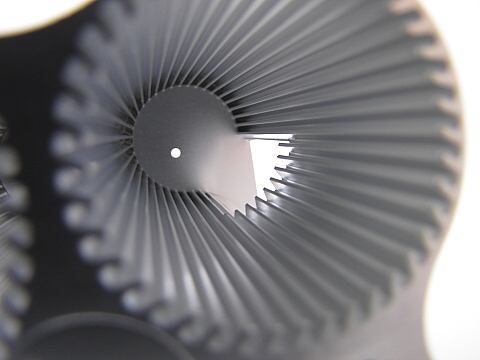

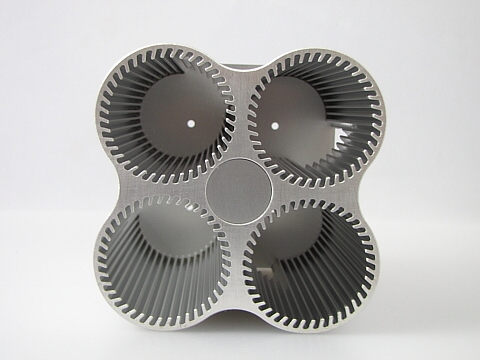

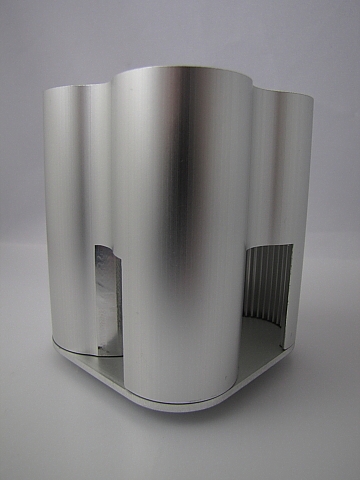

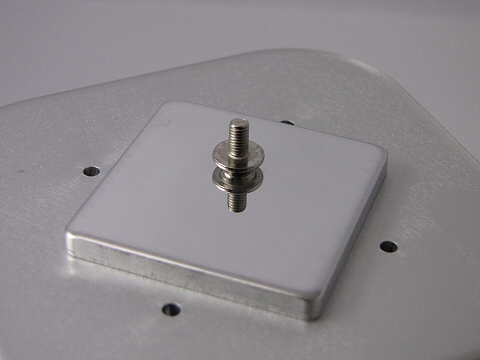

見た目からして既に一般的なCPUクーラーとは一線を画す独特の雰囲気を持っている『T-SHOOTER』ですが、冷却構造としては、CPUの発熱をベース部が受取り、その熱をヒートシンク中央部に埋め込まれたヒートパイプ構造の"ヒートエリア"がヒートシンク上下、そして4本の筒状放熱フィン一体型のヒートシンクへ伝えるというもので、最終的には筒状ヒートシンク内を旋回しながら上昇してくるエアフローによって排熱されるという仕組みです。
エアフローを効率的に活用しようという『T-SHOOTER』は、冷却構造の説明で少し触れたようにヒートシンク内を旋回しながら上昇するエアフローが特徴となっています。つまり、本体最上部に搭載するケースファンは、"吸い上げ"方向に取り付けるという事になります。最近のトップフロー型CPUクーラーの大半が"吹き付け"を推奨しているのに対し、真逆の吸い上げを推奨する『T-SHOOTER』ですが、本体下方から空気を吸い込む事により、チップセットやメモリなど周辺機器の温度も抑制できるとしています。

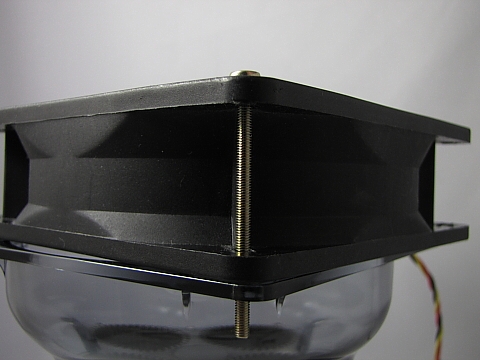

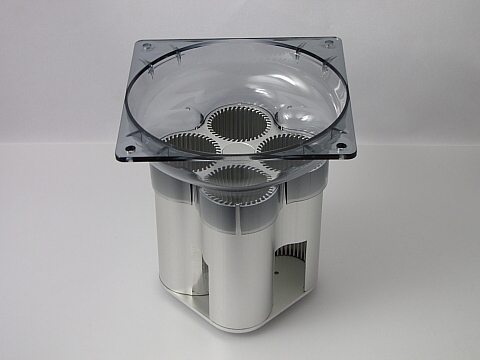

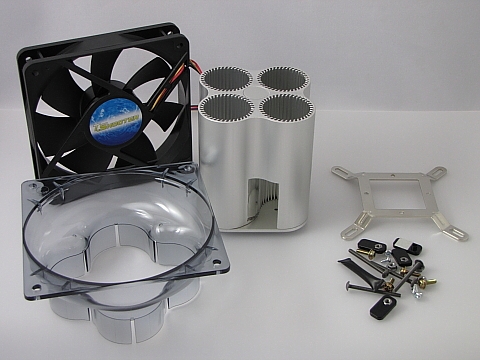

標準で同梱されている冷却ファンはPWM制御で750〜2000rpmまで回転数を制御可能な120mm角25mm厚ファンで、取り付けはファンアダプタにネジ止めした上で、アダプタに本体を差し込むという形になっています。ネジ止め式なのでファン交換は可能となっており、リブの有無を問わず25mm厚の120mm角ファンは取り付け可能となっています。また、標準では同梱されていませんが、長めのネジを使えば38mm厚ファンの取り付けも可能です。

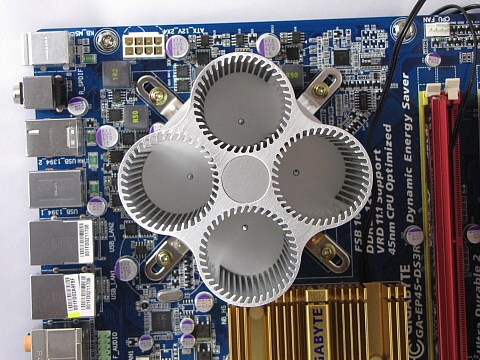

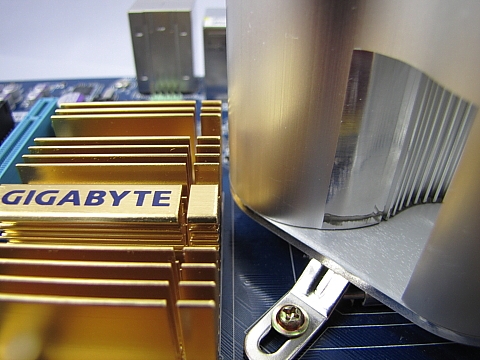

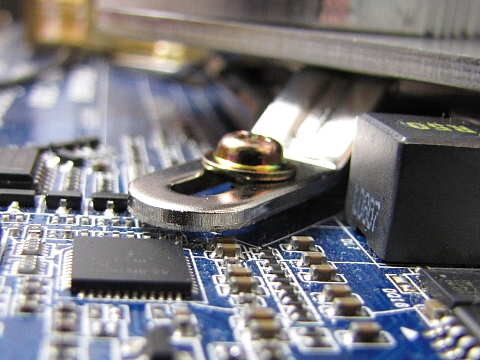

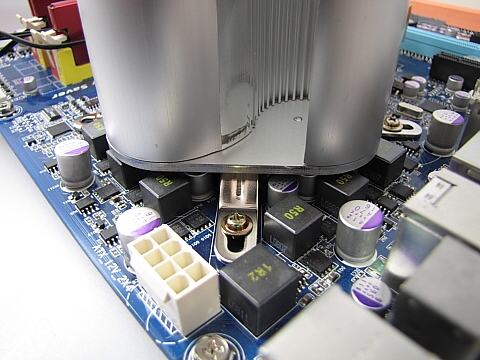

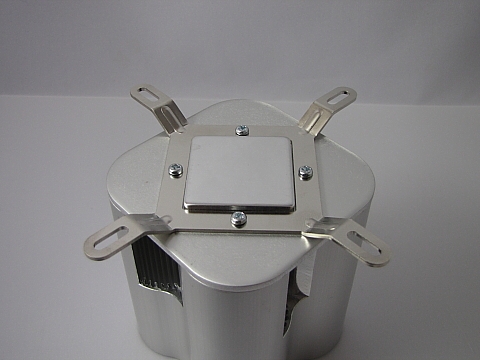

マザーボードへの取り付けは、LGA 1366/LGA 775共用のリテンションとバックプレート(？)を使用します。取り付け作業はファンアダプタを取り外して行えば楽に行う事が出来ます。ただし、マザーボードによってはヒートシンクの形状的に周辺機器への干渉が厳しかったり、バックプレートを締めすぎると周辺の抵抗やコンデンサを押しつぶす危険性があるので、取り付け作業を行う際は周辺部品との位置関係に注意した方が良さそうです。

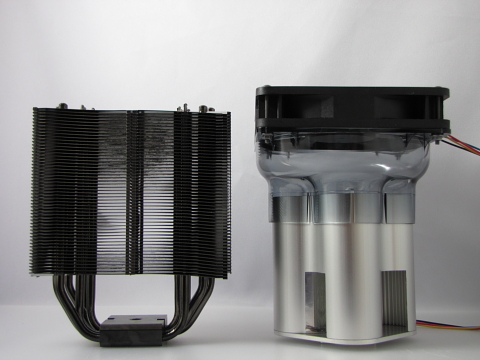

『T-SHOOTER』の全高はファンを搭載すると約170mmと高く、サイドフロー型CPUクーラーの『TRue Black 120』と比較してもかなりの高さがある事が分かります。マザーボードとの相性もありそうですが、ケースもそれなりに横幅のあるケースを選ばないと取り付けられない可能性がありますね。
| ◆ 冷却性能検証 ver.0.5 〜 予想を遥かに上回る結果に…愕然 〜 |
今回諸事情により、『【LGA 775】CPUクーラー冷却性能比較 Regulation 1.00』に準拠した検証を実施する事が出来なかったので、レギュレーション 1.00で規定されている検証PCのCPU『Core 2 Extreme QX9650』の動作クロックと電圧を、3.6GHz@1.45Vから定格の3.0GHz@1.25Vに引き下げて検証を行いました。

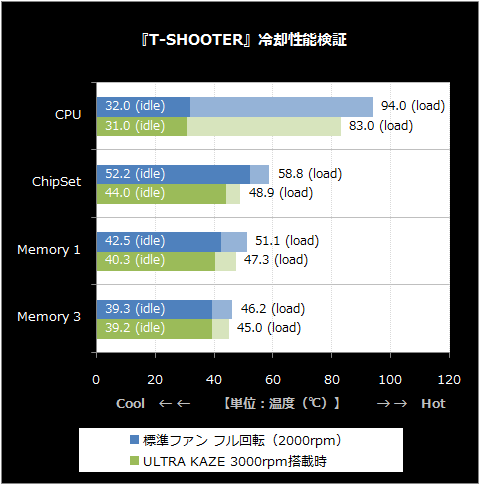

また、今回の冷却性能検証では『T-SHOOTER』に標準搭載されている冷却ファンのフル回転時と、120mm角38mm厚の高速ファン『ULTRA KAZE 3000rpm』を搭載した際の検証結果のみとなっており、他のCPUクーラーとの比較はまだ行っていません。
検証前は「もしかするとCPUクーラーの常識を一気に覆すかも」とワクワクしていたのですが、まさかこんな結果になるなんて…。一瞬「TDP130Wがキツ過ぎるのかも」などとも考えましたが、『T-SHOOTER』が対応を謳っているLGA 1366対応CPUの「Core i7」はTDP 130WのCPUしかラインナップされていないので、CPUの発熱量が多すぎるという訳ではないはずなのですが…。
3.6GHz@1.45Vでは検証すら行えませんでしたが、3.0GHz@1.25Vに変更すると一応検証を行う事が出来ましたので、TDPの低いデュアルコアCPUクラスの製品であれば問題なく使用できる可能性はありそうな気がします。今後は検証環境を見直した上で再検証してみるつもりです。
| ◆ まとめ 〜 公式のカスタマイズ方法に期待 〜 |
個人的に色々な意味でかなり期待していた『T-SHOOTER』ですが、なんだか残念とか言うレベルを超えてちょっとこの結果は驚きです。まぁ、放熱フィンの面積やヒートパイプに相当するヒートエリアが一本だけという点だけを考えれば、さほど冷えない事は理解できるのですが…。
『T-SHOOTER』の公式サイトには、『T-SHOOTER』の性能を大きく変化させる事の出来るカスタマイズ方法を近日公開するという情報がありますので、それを待って再検証していきたいと思います。
