2008年06月21日

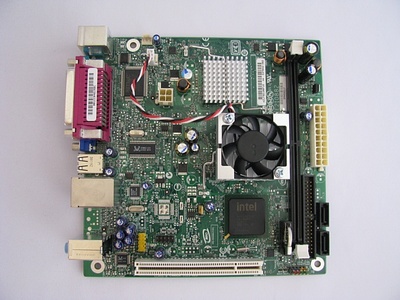

『D201GLYL』『D201GLY2』に続くIntel純正Mini-ITXマザーボードとして登場した『D945GCLF』。Mini-ITXマザーボードとしては非常に高いコストパフォーマンスが売りだった「D201GLY シリーズ」よりも安いうえ、話題の新CPU「Intel Atom」を搭載している事から大人気となっているこの製品を検証してみました。
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
・『D945GCLF』の検証記事
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その1』
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その2』
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その3』
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
・『D945GCLF』の検証記事
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その1』
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その2』
…『Intel純正Mini-ITXマザー第3弾『D945GCLF』 検証その3』
_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_/
◆ 基本スペック

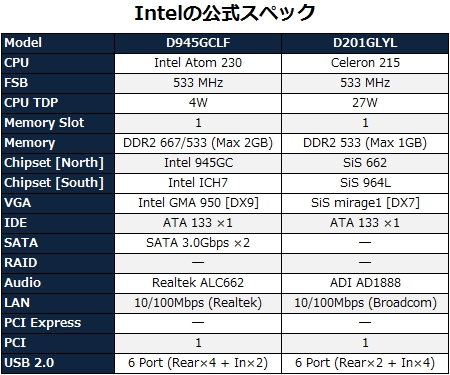

まずは、Intelの公式サイトで公開されているスペック表を元に『D945GCLF』と初代Intel純正Mini-ITXマザー『D201GLYL』のスペック比較表を作成してみました。
スペック表を並べてみると、『Atom 230』の採用で搭載CPUのTDPが大幅に低下している点や、初代の弱点だったドライブ接続用インターフェースも3.0Gbps対応のSerial ATAコネクタが2ポート用意されたことで解消された事がわかります。
なお、メモリのサポートに関して『D201GLYL』では最大1GBとされていますが、以前の検証で2GBメモリが問題なく動作する事を確認しています。また、『D945GCLF』ではDDR2-667をサポートするとされていますが、CPUのFSBが533MHzなのでDDR2-667動作はメモリ対比の制限から不可能となっていますので注意が必要です。(この点については別記事で…)
◆ 『D945GCLF』と『D201GLYL』の外観比較

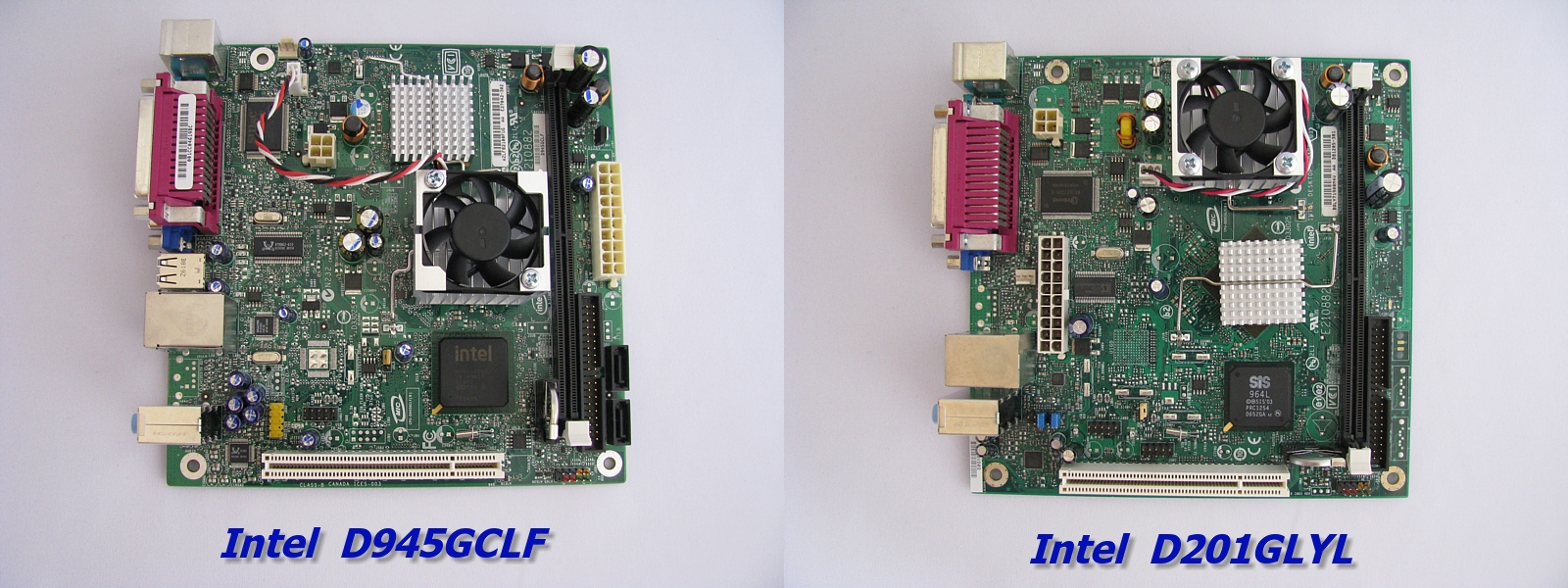

続いて『D945GCLF』と『D201GLYL』の写真を並べて比較してみました。
『D201GLYL』と『D201GLY2』ではCPUとサウスブリッジが変更されただけで、マザーボードのレイアウト自体に変更はありませんでしたが、『D945GCLF』では電源コネクタや各種パーツの配置が一新されています。
ヒートシンクが『D201GLYL』に採用されていたものを少しだけ改良したものなので、見た目が似ているように見えますが、『D945GCLF』は「D201GLY シリーズ」とは完全に別物として作られた製品である事が分かります。

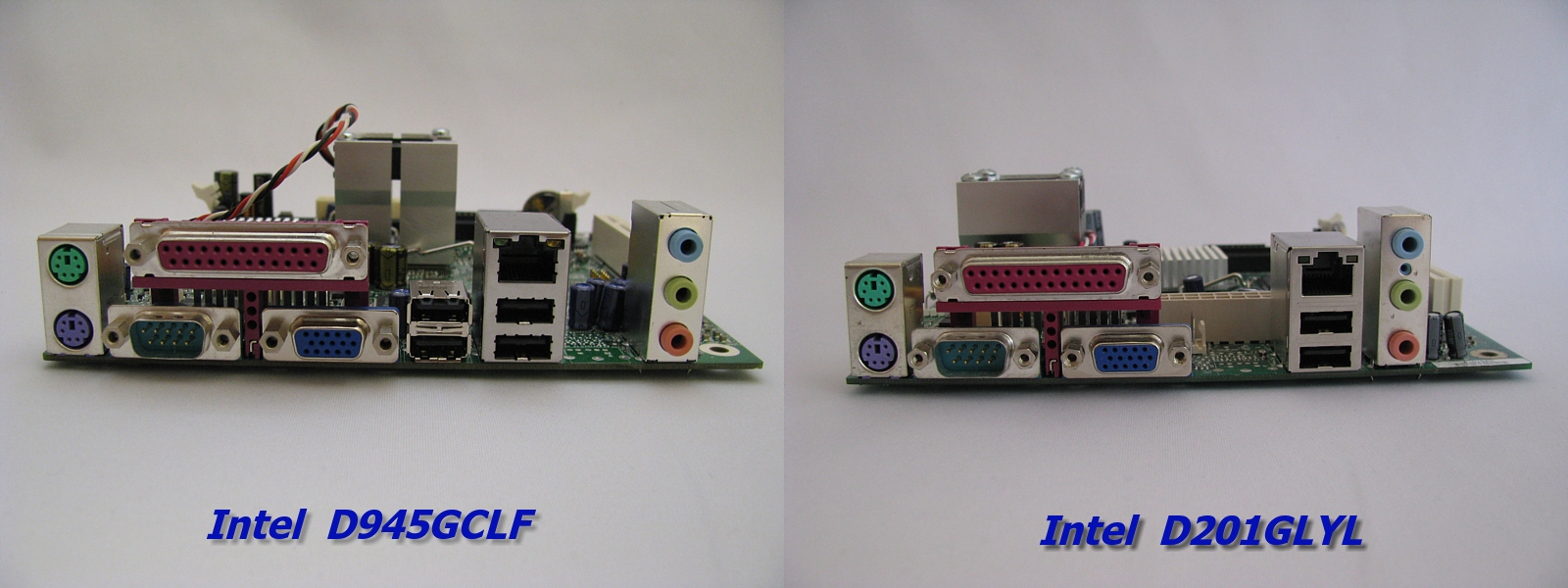

リアパネル側の比較では、『D201GLYL』では2ポートだったUSB2.0ポートが『D945GCLF』では4ポートに増加した以外は特に変更点はありません。
ちなみに、『D945GCLF』ではリアパネル側にUSBポートが2つ追加された代わりに、マザーボード上に用意されているヘッダーピンが1個(2系統)に減らされています。このため、マザーボード自体がサポートしているUSB2.0ポートは『D201GLYL』と同じく6ポートとなってます。
◆ ダイサイズ24.2平方mmの『Atom 230』
『D945GCLF』最大の注目要素といっても過言ではないのが、オンボードで搭載されているCPU『Atom 230』です。低発熱・低消費電力・低コストで話題を集めるそのCPUが一体どんな外観なのか、ヒートシンクを外して確かめてみました。

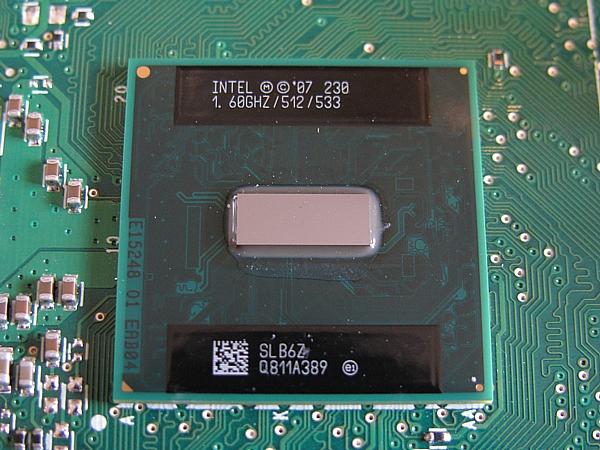

上の写真が『Atom 230』本体です。最近のデスクトップ向けCPUにはヒートスプレッダが取り付けられておりCPUダイを直接見る事は出来ませんが、『Atom 230』にはヒートスプレッダがないのでCPUダイが露出しています。

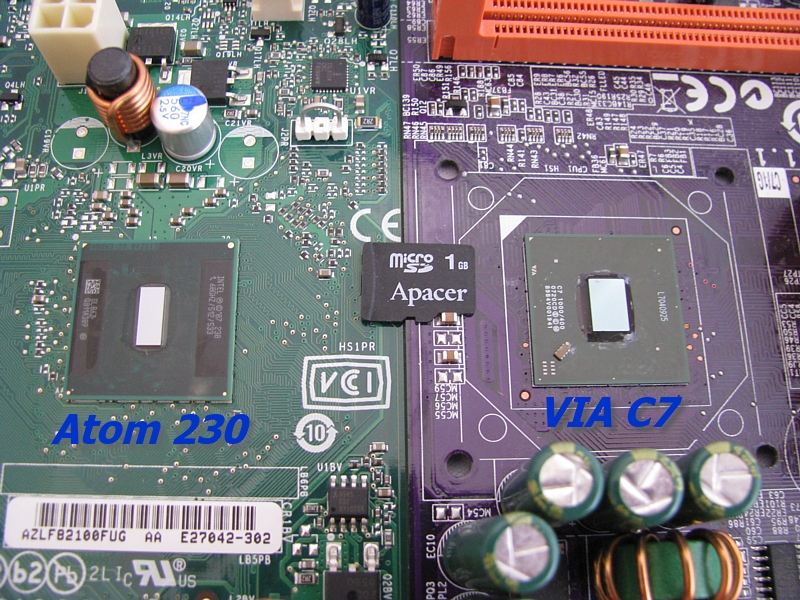

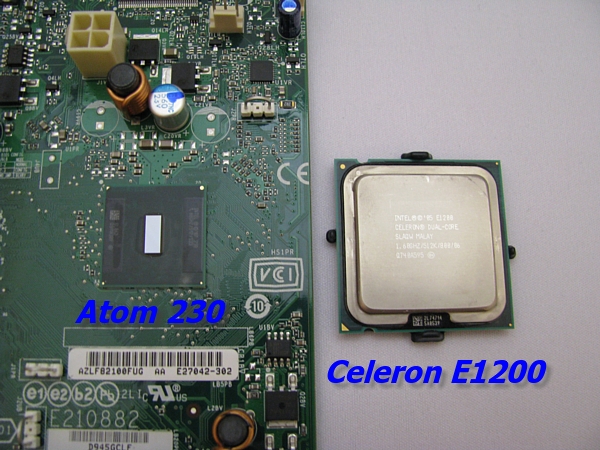

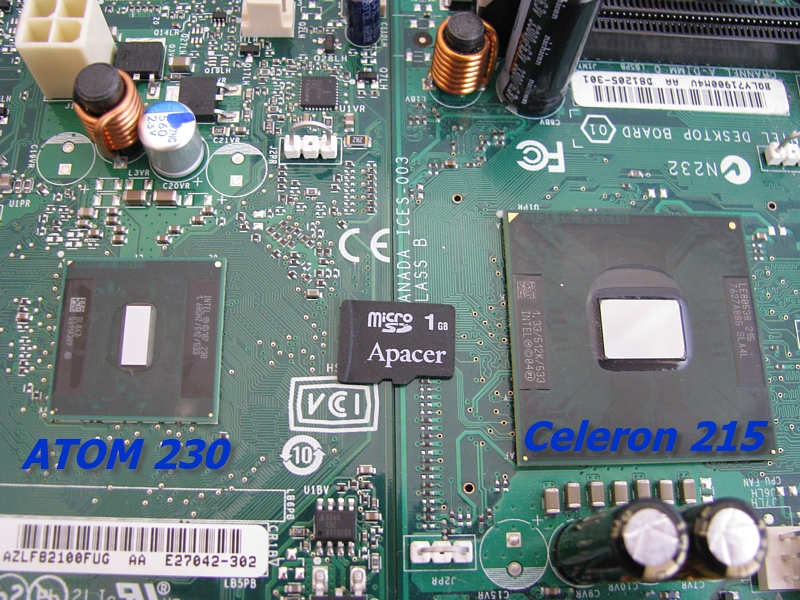

実物を見るとダイサイズ24.2平方mmの小ささが良くわかるのですが、写真では大きさが伝わりづらいのでいろいろなものと比較してみました。
◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇
外観だけを見て評価すると、相変わらず電源にATX 12V 4Pin(田の字コネクタ)が必要であったり、メモリスロットが1スロットしか用意されていない、チップセット用ヒートシンクにファンが付いているなど、「D201GLY シリーズ」と比較してMini-ITXマザーボードとして完成度が高まったかというと必ずしもそうではない気がします。
もっとも、『D201GLYL』のようにドライブ接続インターフェース不足という欠点があるわけではないので、製品の特徴を理解していれば特に問題ないのかもしれません。
